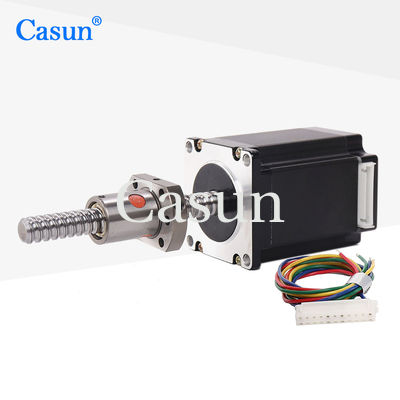

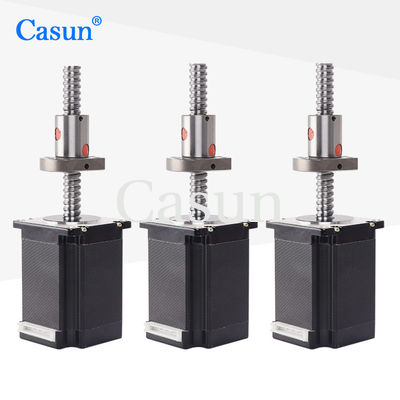

Nema 23 Linearer Schrittmotor mit externer Kugelumlaufspindel, 2000 mNm, 3,0 A, 76 mm, 12 mm Durchmesser, Leitungslänge 150 mm, für 3D
Die 57-mm-Hybrid-Schrittmotorserie bietet ein starkes Haltemoment in verschiedenen Größen.
Verwenden Sie einen Mikroschritttreiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erreichen.
Wählen Sie eine Basisversion oder fordern Sie Ihre eigene individuelle Konfiguration an.
Merkmale:
-
Bipolare oder unipolare Versionen verfügbar
-
Hybrid-Stepper-Konstruktion
-
Erhältlich in Einzel- oder Doppelwellenausführung
-
CE- und RoHS-geprüft
-
Individualisierungen auf Anfrage
Motorspezifikationen
|
Schrittengel
|
1,8°
|
|
Rahmengröße
|
57mm
|
|
Anzahl der Phasen
|
2 Phase
|
|
Nennstrom
|
3A
|
|
Haltemoment
|
2000 mN.m
|
|
Widerstand
|
0,95 Ohm
|
|
Induktivität
|
3,6mH
|
|
Rotorträgheit
|
460g-cm²
|
|
Motorgewicht
|
1,4 kg
|
|
Leitspindel
|
SPS01210-2.8
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Maximale Temperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20: °C bis 100 °C
Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend
Magnetdrahtisolierung: Klasse B 130 °C
Isolationswiderstand: 100 M Ohm bei 500 VDC
Spannungsfestigkeit: 500 VDC für 1 Minute
Radialspiel der Welle:0,02Max.(450g-Ladung)
Axiales Wellenspiel: 0,08Max.(450g-Ladung)
Max.Radialkraft: 28 N (20 mm vom Flansch entfernt)
Max.Axialkraft): 10 N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Art der Welle |
Nennstrom |
| 42SHD4950 |
0,13 Nm |
1,8° |
20mm |
D Schaft: 20 mm |
1,0A |
| 42SHD4003 |
0,26 Nm |
1,8° |
34mm |
D Schaft: 20 mm |
0,4A |
| 42SHD0261 |
0,45 Nm |
1,8° |
40mm |
D Schaft: 20 mm |
1,68A |
| 42SHD4425 |
0,59 Nm |
1,8° |
48mm |
D Schaft: 24 mm |
2,0A |
| 42SHD4813 |
0,8 Nm |
1,8° |
60mm |
D Schaft: 24 mm |
2.1A |
| Körper Länge |
Durchmesser der Schraube |
Tonhöhe |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20-1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
