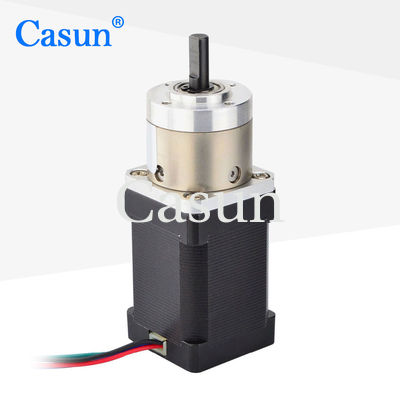

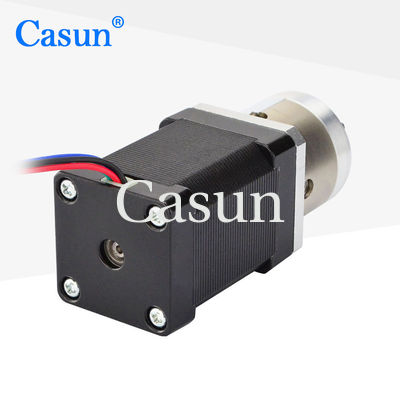

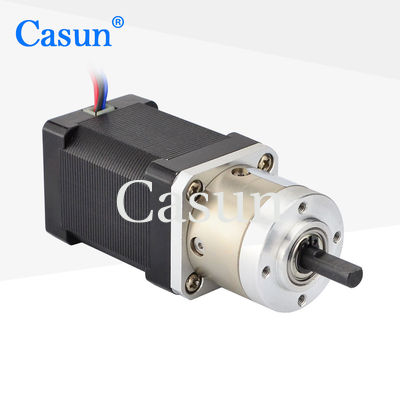

Planetengetriebe Casun Schrittmotor 35 mm NEMA 14 Untersetzungsverhältnis 51/1 Getriebe Schrittmotor

Planetengetriebe Casun Schrittmotor 35 mm NEMA 14 Untersetzungsverhältnis 51:1 Schrittmotor

Der Schrittgetriebemotor 35 mm 4,05 V Schrittmotor mit Planetengetriebe ist eine Art Getriebeschrittmotor.Hier sind einige Hauptmerkmale dieses Motors:

Schrittmotor: Der Motor ist eine Art Schrittmotor, was bedeutet, dass er sich in präzisen Schritten bewegt und nicht kontinuierlich dreht.Schrittmotoren werden häufig in Anwendungen eingesetzt, die eine präzise Positionierung und Steuerung erfordern.

Getriebe: An den Motor ist ein Planetengetriebe angeschlossen, das eine Untersetzung ermöglicht, um das Drehmoment zu erhöhen und die Geschwindigkeit zu verringern.Planetengetriebe werden häufig in Anwendungen eingesetzt, bei denen ein hohes Drehmoment und eine hohe Präzision erforderlich sind.

Größe: Der Motor hat einen Durchmesser von 35 mm und ist relativ kompakt, sodass er für den Einsatz in kleinen Räumen geeignet ist.

Spannung: Der Motor arbeitet mit einer Spannung von 4,05 V, was im Vergleich zu einigen anderen Schrittmotoren relativ niedrig ist.Dies kann es zu einer guten Wahl für Anwendungen machen, bei denen eine niedrige Spannung erforderlich ist.

Haltemoment: Das Haltemoment des Motors hängt vom jeweiligen Modell und den Betriebsbedingungen ab, liegt jedoch typischerweise zwischen 20 Ncm und 30 Ncm.

Merkmale:

• Bipolare oder unipolare Versionen verfügbar

• Hybrid-Stepper-Konstruktion

• Erhältlich in Einzel- oder Doppelwellenausführung

• CE- und RoHS-geprüft

• Individualisierungen auf Anfrage

Motorspezifikationen

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Maximale Temperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20: °C bis 100 °C

Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 M Ohm bei 500 VDC

Spannungsfestigkeit: 500 VDC für 1 Minute

Getriebe

Gehäusematerial: Metall
Lager am Ausgang: Kugellager
Max. Radiallast (12 mm vom Flansch): ≤80 N
Max. Wellenaxiallast: ≤ 30 N
Radiales Spiel der Welle (in der Nähe des Flansches): ≤ 0,06 mm
Axiales Spiel der Welle: ≤ 0,3 mm
Leerlaufspiel: 1,5°

Drehmomentkurven

Untermodelle

Herunterladen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllen kann,

Wir können den Motor an Ihre Bedürfnisse anpassen

Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit besonderen Anforderungen, Steckverbinder usw.

Optionen:
Encoder |Bremse |Getriebe |Welle

Bitte klicken Sie auf das „Ein Angebot bekommenKlicken Sie unten auf die Schaltfläche, um uns Ihre Anforderungen mitzuteilen.
