Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | P28SHD4750-2AL2 |

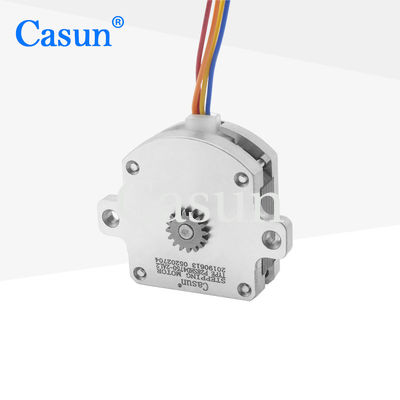

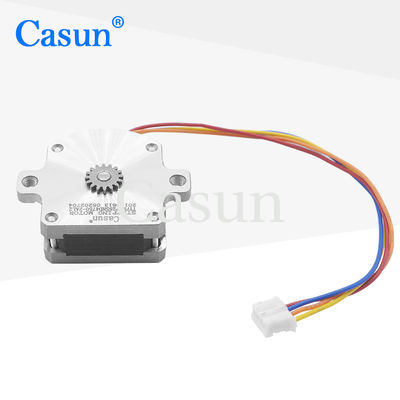

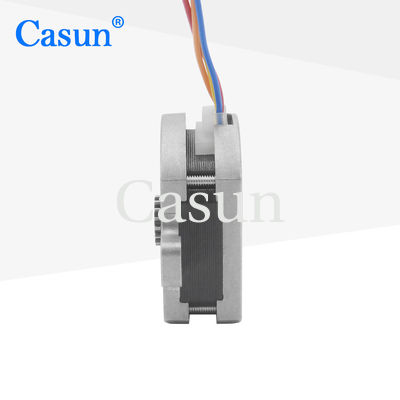

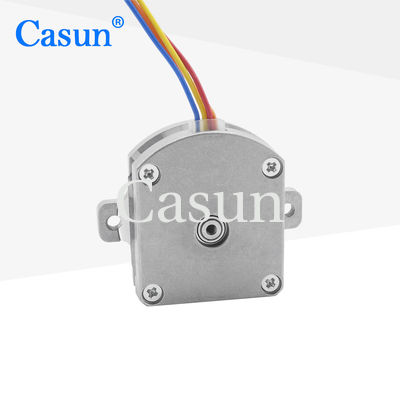

0,5 A CASUN Flacher Nema 11 Schrittmotor 25 mN.m Schrittmotor für SMT-Maschine mit CE
Schrittmotor für Pfannkuchen Mikroflacher Schrittmotor, 1,8 Grad, 0,5 A, 25 mN.m
In verschiedenen Größen bietet die Hybrid-Schrittmotorserie ein starkes Haltemoment.
Um Vibrationen zu verringern und eine höhere Schrittauflösung zu erreichen, verwenden Sie einen Mikroschritttreiber.
Wählen Sie eine Standardversion oder fragen Sie nach einer speziell konfigurierten Version.
Merkmale:
Schrittengel
|
1,8° |
Rahmengröße
|
28mm |
Anzahl der Phasen
|
2 Phase |
Nennstrom
|
0,5 Ampere |
Haltemoment
|
25 mN.m |
Widerstand
|
3,1 Uhr |
Induktivität
|
0,95mH |
Rotorträgheit
|
2 g-cm² |
Motorgewicht
|
40g |
Anzahl der Leads
|
4 |
Verbindung
|
Bipolar |
Schrittwinkel: 1,8°
Maximale Temperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20: °C bis 100 °C
Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend
Magnetdrahtisolierung: Klasse B 130 °C
Isolationswiderstand: 100 M Ohm bei 500 VDC
Spannungsfestigkeit: 500 VDC für 1 Minute
Modell | Motorlänge | Aktuell | Haltemoment | |
P28SHD4611 | 9,5 mm | 0,5A | 16mN.m | |
P28SHD4701 | 10,6 mm | 0,5A | 20mN.m | |
P28SHD4750 | 13-15mm | 0,5A | 25mN.m | |
P28SHD4950 | 17,9 mm | 0,5A | 35mN.m | |
