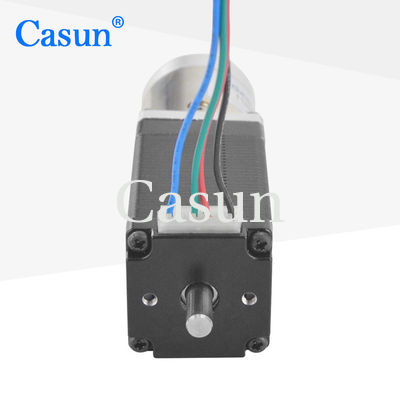

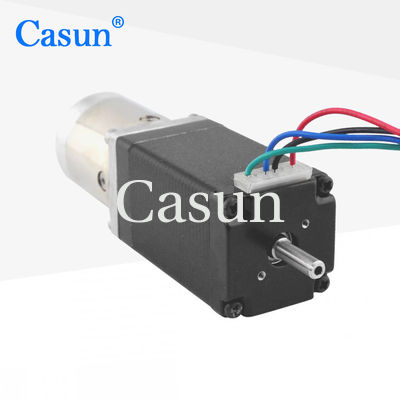

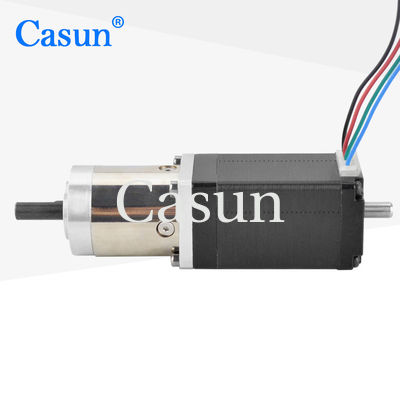

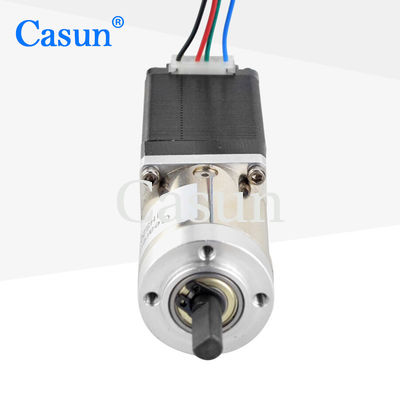

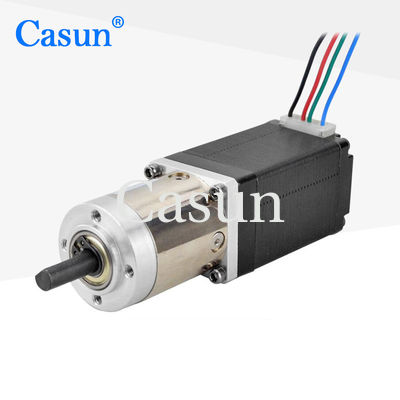

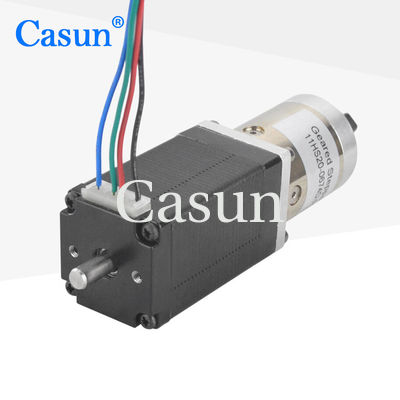

Casun 28*40.5mm NEMA 11 Getriebe Schrittmotor 0,95A Schrittmotor 3.6V AR3 Open Source Roboter

Casun 28*40.5mm NEMA 11 Getriebe Schrittmotor 0,95A Schrittmotor 3.6V AR3 Open Source Roboter

Markenbezeichnung:	Casun
Modellnummer:	28SHD4301-19G
Moq:	1PC
Preis:	$24-$35
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Place of Origin:

China

Zertifizierung:

CE,ROHS,ISO

Schrittmotor:

NEMA11

Phase:

Haltemoment:

100mN.m

Nennspannung:

2.6V

Ratenstrom:

0.95A

Phasen-Widerstand:

30,8 Ohm

Gewicht:

0,25

angepasst:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

angepasst:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Packaging Details:

Carton:36x29x14cm

Hervorheben:

NEMA 11-Getriebeschrittmotor

0.67A Geared Stepper Motor

67 A-Getriebeschrittmotor

Produkt-Beschreibung

CASUN Stufe Stufe 28*28*40.5mm NEMA 11 Getriebe-Schrittmotor 0,95A Schrittmotor 3.6V AR3 Open-Source-Roboter

Planetengetriebe mit 28*28*40.5mm Casun 0,95A Nema 11 Schrittmotor

Mikroschrittmotor mit Planetengetriebe und kleinen Schrittmotoren 28*28*40,5mm NEMA 11

In einer Reihe von Größen bietet die 28mm Hybrid Stepper Motor Series ein starkes Haltspulsmoment.

Zur Verringerung der Vibrationen und zur Erzielung einer besseren Schritt-Auflösung ist ein Mikroschritt-Treiber zu verwenden.

Wählen Sie eine Standardversion aus oder bitten Sie um eine speziell konfigurierte Version.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	28 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.95 A
Haltemoment	100 mN.m.
Widerstand	3.8 um
Induktivität	2 mH
Rotor Trägheit	12 g-cm2
Motorgewicht	0.25 kg
Ausrüstungsreduzierungsquote	19:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebebox

Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80 N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°

Drehmomentkurven

Untermodelle

Motorlänge	Länge des Getriebes	RAIO	Effizienz
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Herunterladen

Wenn unser Basismotor nicht in der Lage ist, Ihren Bedürfnissen gerecht zu werden, können wir den Motor so modifizieren.

Spezielle Schächte, Wickelparameter, Installationsmessungen, Bleidrähte mit einzigartigen Spezifikationen, Verbindungen usw. sind nur einige Beispiele für maßgeschneiderte Inhalte.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Casun 28*40.5mm NEMA 11 Getriebe Schrittmotor 0,95A Schrittmotor 3.6V AR3 Open Source Roboter 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.

Umbauten:
