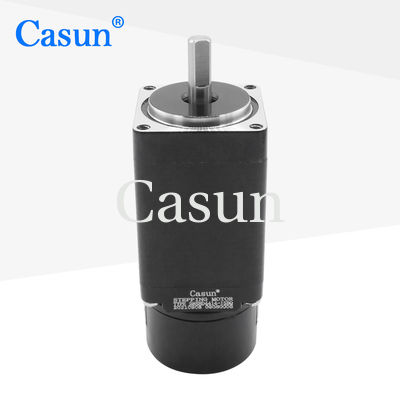

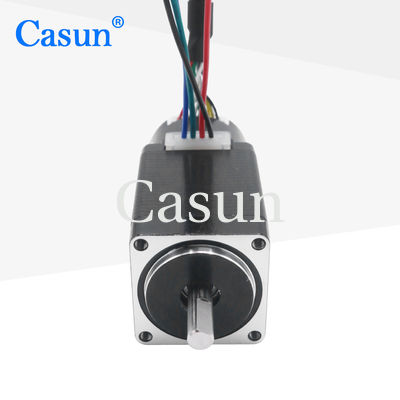

Casun Nema 8 Hybrid-Schrittmotor 18 mN.M 20 x 20 x 30 mm mit Encoder

Casun Nema 8 Hybrid-Schrittmotor 18 mN.M 20 x 20 x 30 mm mit Encoder

Markenbezeichnung: Casun
Modellnummer: 20SHD4001-150NLQ
Moq: 1PC
Preis: $21.54-$24.94
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Herkunftsort:
CHINA
Zertifizierung:
CE,ROHS,ISO
Farbe:
Schwarz
Gegenwärtig/Phase:
0.6Amp
Haltemoment:
18mN.m
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 38x29x18cm
Hervorheben:

Nema 8 Hybrid-Schrittmotor

,

Hybrid-Schrittmotor mit Encoder

Produkt-Beschreibung

Casun Nema 8 Hybrid-Schrittmotor 18 mN.m 20 x 20 x 30 mm Schrittmotor mit Encoder



Nema 8 Schrittmotor mit geschlossenem Regelkreis, 18 mN.m, 0,45 A, mit Encoder

Das Closed-Loop-Design des Nema 8-Schrittmotors mit Encoder ermöglicht eine präzise und genaue Bewegungssteuerung mit minimalem Risiko von verpassten Schritten oder Positionierungsfehlern.Der Encoder liefert eine Rückmeldung an das Steuerungssystem, sodass dieses etwaige Fehler in Echtzeit korrigieren und sicherstellen kann, dass sich der Motor immer in der richtigen Position befindet.



Merkmale:

  • Bipolare oder unipolare Versionen verfügbar

  • Hybrid-Stepper-Konstruktion

  • Erhältlich in Einzel- oder Doppelwellenausführung

  • CE- und RoHS-geprüft

  • Individualisierungen auf Anfrage

Maße

Casun Nema 8 Hybrid-Schrittmotor 18 mN.M 20 x 20 x 30 mm mit Encoder 0







Motorspezifikationen



Schrittengel



1,8°

Rahmengröße



20mm

Anzahl der Phasen



2 Phase

Nennstrom



0,6 Ampere

Haltemoment



18mN.m

Widerstand



- Hm

Induktivität



-mH

Rotorträgheit



-g-cm²

Motorgewicht



0,06 kg

Encoder-Puls



2000

Verbindung



Bipolar



Betriebsspezifikationen



Motor



Schrittwinkel: 1,8°

Maximale Temperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20: °C bis 100 °C

Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 M Ohm bei 500 VDC

Spannungsfestigkeit: 500 VDC für 1 Minute



Encoder







Spannung: 5 V

Ausgabe: A + A - B + B - Z + Z -













Drehmomentkurven









Untermodelle

Modell Haltemoment Schrittwinkel Länge Art der Welle Nennstrom
42SHD4950 0,13 Nm 1,8° 20mm D Schaft: 20 mm 1,0A
42SHD4003 0,26 Nm 1,8° 34mm D Schaft: 20 mm 0,4A
42SHD0261 0,45 Nm 1,8° 40mm D Schaft: 20 mm 1,68A
42SHD4425 0,59 Nm 1,8° 48mm D Schaft: 24 mm 2,0A
42SHD4813 0,8 Nm 1,8° 60mm D Schaft: 24 mm 2.1A

Herunterladen



Wenn unser Standardmotor Ihre Anforderungen nicht erfüllen kann,

Wir können den Motor an Ihre Bedürfnisse anpassen


Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit besonderen Anforderungen, Steckverbinder usw.

Optionen:
Encoder |Bremse |Getriebe |Welle

Casun Nema 8 Hybrid-Schrittmotor 18 mN.M 20 x 20 x 30 mm mit Encoder 1 Casun Nema 8 Hybrid-Schrittmotor 18 mN.M 20 x 20 x 30 mm mit Encoder 2 Casun Nema 8 Hybrid-Schrittmotor 18 mN.M 20 x 20 x 30 mm mit Encoder 3 Casun Nema 8 Hybrid-Schrittmotor 18 mN.M 20 x 20 x 30 mm mit Encoder 4





Bitte klicken Sie auf das „Ein Angebot bekommenKlicken Sie unten auf die Schaltfläche, um uns Ihre Anforderungen mitzuteilen.
