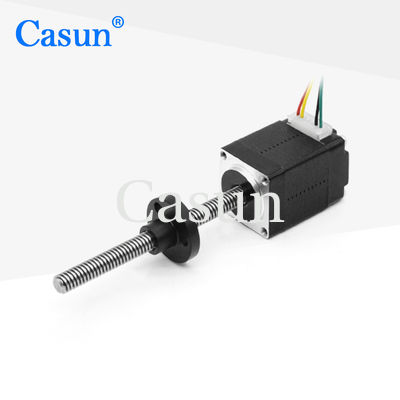

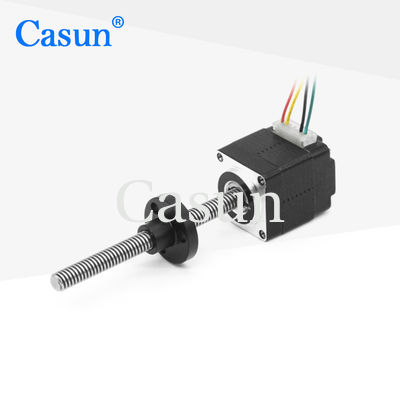

Casun Nema8 Hybrid-Leitspindel-Schrittmotor Tr4x2, schwarze Farbe

Casun Nema8 Hybrid-Schrittmotor mit Leitspindel TR4x2 Schrittmotor mit Leitspindel

Der Schrittmotor Nema 8 ist ein kleiner Schrittmotor, der häufig in Anwendungen eingesetzt wird, die eine präzise Bewegungssteuerung auf kompaktem Raum erfordern.Er hat typischerweise eine Flanschgröße von 20 mm x 20 mm und ein niedriges Drehmoment, wodurch er für Anwendungen geeignet ist, die geringe Leistung und hohe Präzision erfordern.

Der Schrittmotor Nema 8 kann für präzise lineare Bewegungen verwendet werden und eignet sich daher ideal für Anwendungen wie Miniatur-Linearantriebe, Präzisionspositionierungssysteme und Mini-CNC-Maschinen.Die Leitspindel ist eine Art Gewindestange, die Drehbewegungen in lineare Bewegungen umwandelt. In Kombination mit einem Schrittmotor kann sie eine präzise und wiederholbare lineare Bewegung ermöglichen.

Merkmale:

• Bipolare oder unipolare Versionen verfügbar

• Hybrid-Stepper-Konstruktion

• Erhältlich in Einzel- oder Doppelwellenausführung

• CE- und RoHS-geprüft

• Individualisierungen auf Anfrage

Motorspezifikationen

Betriebsspezifikationen

Schrittwinkel: 1,8°

Maximale Temperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20: °C bis 100 °C

Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 M Ohm bei 500 VDC

Spannungsfestigkeit: 500 VDC für 1 Minute

Radialspiel der Welle:0,02Max.(450g-Ladung)

Axiales Wellenspiel: 0,08Max.(450g-Ladung)

Max.Radialkraft: 28 N (20 mm vom Flansch entfernt)

Max.Axialkraft): 10 N

Drehmomentkurven

Untermodelle

Herunterladen

Wenn unsere Standardmotoroptionen Ihre spezifischen Anforderungen nicht erfüllen, können wir maßgeschneiderte Lösungen anbieten, die Ihren Anforderungen gerecht werden.Zu unseren Anpassungsoptionen gehören unter anderem:

- Sonderschäfte: Wir können den Schaftdurchmesser, die Länge, die Form und das Material individuell an Ihre Bedürfnisse anpassen.

- Wicklungsparameter: Wir können die Wicklungsparameter wie Polzahl, Drahtstärke und Wicklungsmuster an Ihre spezifischen Anforderungen anpassen.

- Einbaumaße: Wir können die Einbaumaße des Motors an die Platzverhältnisse Ihrer Anwendung anpassen.

- Anschlussdrähte mit besonderen Anforderungen: Wir können die Länge, Art und Anzahl der Anschlussdrähte an Ihre spezifischen Anforderungen anpassen.

- Anschlüsse: Wir können die Anschlüsse am Motor hinzufügen oder ändern, um sie an die Anforderungen Ihrer Anwendung anzupassen.

Wir verfügen über ein Team erfahrener Ingenieure, die gemeinsam mit Ihnen eine maßgeschneiderte Lösung entwickeln können, die Ihren spezifischen Bedürfnissen und Anforderungen entspricht.Bitte kontaktieren Sie uns, um Ihre individuellen Anforderungen zu besprechen.

Optionen:
Encoder |Bremse |Getriebe |Welle

Bitte klicken Sie auf das „Ein Angebot bekommenKlicken Sie unten auf die Schaltfläche, um uns Ihre Anforderungen mitzuteilen.
