Casun Nema8 Nema11 Nme14 Hybrid-Leitspindel-Schrittmotor Tr5x2 Captive-Screw-Schrittmotor

Casun Nema8 Nema11 Nme14 Hybrid-Leitspindel-Schrittmotor Tr5x2 Captive-Screw-Schrittmotor

Markenbezeichnung:	Casun
Modellnummer:	28SHD4303-76NT
Moq:	1 Stk
Preis:	$9-$18
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Aktuell:

0.24Amp

Haltemoment:

13mN.m

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Nema11 Schraubschraubschrittmotor

Nme14 Schraubschrittmotor mit Blei

Produkt-Beschreibung

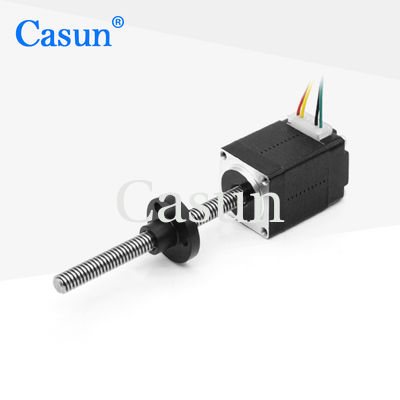

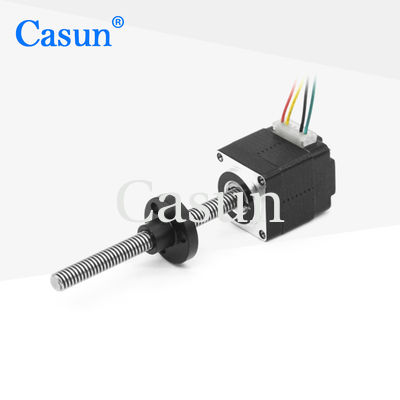

Casun Nema8 Nema11 Nema14 Hybrid Schrittmotor mit TR5x2 Spindel-Schrittmotor mit geführter Spindel

Der Nema 8 Schrittmotor mit einer Rahmengröße von 20 mm x 20 mm und einer geführten Linearschraube ist für Schönheitsmaschinen und andere Präzisionsbewegungssteuerungsanwendungen konzipiert, die eine lineare Bewegung erfordern. Dieser Motor verfügt über eine geführte Schraube, die sich linear bewegt und eine präzise und genaue Positionierung ermöglicht.

Wie andere Motoren der 20-mm-Hybrid-Schrittmotorserie bietet dieser Motor ein hohes Haltemoment und kann mit einem Mikroschritttreiber verwendet werden, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Die Serie ist in verschiedenen Größen erhältlich und kann an spezifische Anforderungen angepasst werden.

Merkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Verfügbar in ein- oder doppelwelligen Versionen
CE- und RoHS-zertifiziert
Sonderanfertigungen auf Anfrage

Abmessungen

Motordaten

Spezifikation	Wert
Schrittwinkel	1,8°
Rahmengröße	20 mm
Anzahl der Phasen	2 Phasen
Nennstrom	0,24A
Haltemoment	13mN.m
Motorgewicht	0,06kg
Leitspindel	TR5x2
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Maximale Temperatur: 80°C maximal

Umgebungstemperatur: -20°C bis 50°C

Lagertemperatur: -20°C bis 100°C

Luftfeuchtigkeitsbereich: 85% oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130°C

Isolationswiderstand: 100M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Wellenradialspiel: 0,02Max. (450g Last)

Wellenaxialspiel: 0,08Max. (450g Last)

Max. Radialkraft: 28N (20mm vom Flansch)

Max. Axialkraft: 10N

Submodelle

Modell	Haltemoment	Schrittwinkel	Motolänge	Wellentyp	Nennstrom
42SHD4950	0,13N.m	1,8°	20mm	D-Welle-20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	D-Welle-20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	D-Welle-20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	D-Welle-24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	D-Welle-24mm	2,1A

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Kundenspezifische Dienstleistungen

Wenn unsere Standard-Motoroptionen nicht Ihren spezifischen Anforderungen entsprechen, können wir kundenspezifische Lösungen anbieten, um Ihre Bedürfnisse zu erfüllen. Unsere Anpassungsoptionen umfassen, sind aber nicht beschränkt auf:

Spezialwellen: Kundenspezifischer Wellendurchmesser, -länge, -form und -material
Wicklungsparameter: Kundenspezifische Polzahl, Drahtstärke und Wicklungsmuster
Einbaumaße: Modifiziert, um den Platzbeschränkungen Ihrer Anwendung zu entsprechen
Leitungen mit speziellen Anforderungen: Kundenspezifische Länge, Typ und Anzahl
Steckverbinder: Hinzugefügt oder modifiziert, um den Anforderungen Ihrer Anwendung zu entsprechen

Unser erfahrenes Ingenieurteam kann mit Ihnen zusammenarbeiten, um kundenspezifische Lösungen zu entwickeln, die Ihren spezifischen Bedürfnissen und Anforderungen entsprechen.

Kontaktieren Sie uns, um Ihre spezifischen Anforderungen und Anpassungsbedürfnisse zu besprechen.
