Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 28SHD4209-76NT |

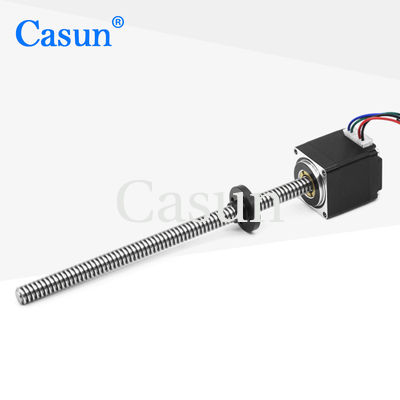

Casun nema11 nme14 externer linearer Schrittmotor TR5X2 Hybrid Captive Schrittmotor für Schönheitsgeräte
Der Nema11-Schrittmotor mit einer Rahmengröße von 28 mm x 28 mm und einer unverlierbaren Linearschraube ist eine weitere Option für Beauty-Maschinen und andere Präzisionsbewegungssteuerungsanwendungen, bei denen eine lineare Bewegung erforderlich ist.Dieser Motor verfügt über eine unverlierbare Schraube, die sich linear bewegt und so eine präzise und genaue Positionierung ermöglicht.
Wie andere Motoren der 28-mm-Hybrid-Schrittmotorserie bietet dieser Motor ein starkes Haltemoment und kann mit einem Mikroschritttreiber verwendet werden, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erreichen.Die Serie ist in verschiedenen Größen erhältlich und kann individuell an Ihre spezifischen Anforderungen angepasst werden.
Merkmale:
Schrittengel
|
1,8° |
Rahmengröße
|
28 mm |
Anzahl der Phasen
|
2 Phase |
Nennstrom
|
0,5 Ampere |
Haltemoment
|
90mN.m |
Widerstand
|
-Ohm |
Induktivität
|
-mH |
Rotorträgheit
|
-g-cm² |
Motorgewicht
|
0,12 kg |
Leitspindel
|
Tr5X2 |
Verbindung
|
Bipolar |
Schrittwinkel: 1,8°
Maximale Temperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20: °C bis 100 °C
Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend
Magnetdrahtisolierung: Klasse B 130 °C
Isolationswiderstand: 100 M Ohm bei 500 VDC
Spannungsfestigkeit: 500 VDC für 1 Minute
Radialspiel der Welle:0,02Max.(450g-Ladung)
Axiales Wellenspiel: 0,08Max.(450g-Ladung)
Max.Radialkraft: 28 N (20 mm vom Flansch entfernt)
Max.Axialkraft): 10 N
Modell | Haltemoment | Schrittwinkel | Motorlänge | Art der Welle | Nennstrom |
42SHD4950 | 0,13 Nm | 1,8° | 20mm | D Schaft: 20 mm | 1,0A |
42SHD4003 | 0,26 Nm | 1,8° | 34mm | D Schaft: 20 mm | 0,4A |
42SHD0261 | 0,45 Nm | 1,8° | 40mm | D Schaft: 20 mm | 1,68A |
42SHD4425 | 0,59 Nm | 1,8° | 48mm | D Schaft: 24 mm | 2,0A |
42SHD4813 | 0,8 Nm | 1,8° | 60mm | D Schaft: 24 mm | 2.1A |
Körper Länge | Durchmesser der Schraube | Tonhöhe | Länge der Schraube | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
Herunterladen
Wenn unsere Standardmotoroptionen Ihre spezifischen Anforderungen nicht erfüllen, können wir maßgeschneiderte Lösungen anbieten, die Ihren Anforderungen gerecht werden.Zu unseren Anpassungsoptionen gehören unter anderem:
- Sonderschäfte: Wir können den Schaftdurchmesser, die Länge, die Form und das Material individuell an Ihre Bedürfnisse anpassen.
- Wicklungsparameter: Wir können die Wicklungsparameter wie Polzahl, Drahtstärke und Wicklungsmuster an Ihre spezifischen Anforderungen anpassen.
- Einbaumaße: Wir können die Einbaumaße des Motors an die Platzverhältnisse Ihrer Anwendung anpassen.
- Anschlussdrähte mit besonderen Anforderungen: Wir können die Länge, Art und Anzahl der Anschlussdrähte an Ihre spezifischen Anforderungen anpassen.
- Anschlüsse: Wir können die Anschlüsse am Motor hinzufügen oder ändern, um sie an die Anforderungen Ihrer Anwendung anzupassen.
Wir verfügen über ein Team erfahrener Ingenieure, die gemeinsam mit Ihnen eine maßgeschneiderte Lösung entwickeln können, die Ihren spezifischen Bedürfnissen und Anforderungen entspricht.Bitte kontaktieren Sie uns, um Ihre individuellen Anforderungen zu besprechen.
