Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Naher Schleifen-Schrittmotor
Created with Pixso.

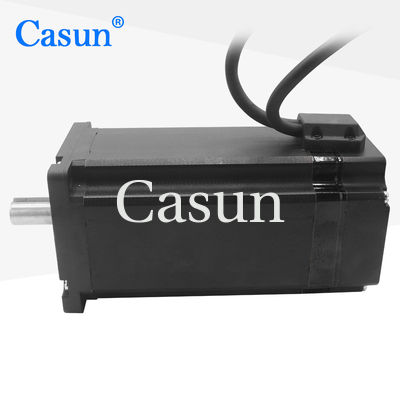

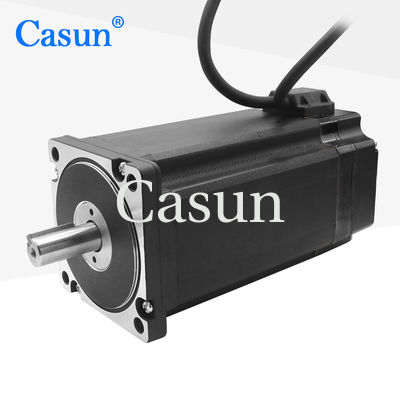

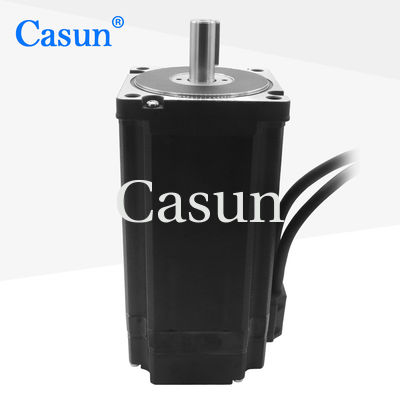

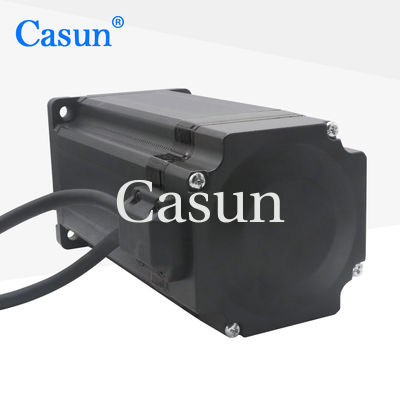

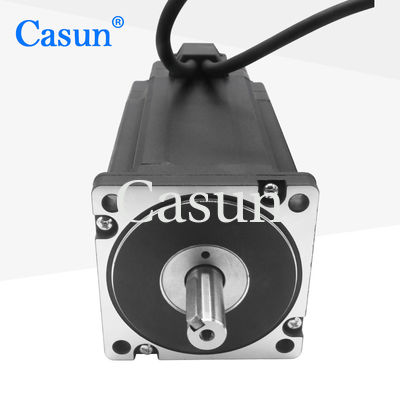

NEMA 34 Schaltkreislauf-Schrittmotor 86*86*176mm 24V für medizinische Ausrüstung CNC-Kit

Name

NEMA 34 Schaltkreislauf-Schrittmotor 86*86*176mm 24V für medizinische Ausrüstung CNC-Kit

Markenbezeichnung: Casun
Modellnummer: 86SHD4509-34QH
Moq: 1pc
Preis: $49-$59
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Körper:
150 mm
Strom:
6 Ampere
Haltemoment:
12 N.M.
Individualisiert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 38x29x18cm
Hervorheben:

Endlosschleifen-hybrider Motor NEMA 34

,

150mm Längen- Endlosschleifen-hybrider Motor

Produkt-Beschreibung

Die 86mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • CE- und RoHS-Genehmigung

  • Anpassungen auf Anfrage

Abmessungen

NEMA 34 Schaltkreislauf-Schrittmotor 86*86*176mm 24V für medizinische Ausrüstung CNC-Kit 0



















Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



86 mm

Anzahl der Phasen



Phase 2

Nennstrom



6 Ampere

Haltemoment



12 N.m

Widerstand



0.69 mm

Induktivität



7.2mH

Rotor Trägheit



3600 g-cm2

Motorgewicht



50,5 kg

Encoder Pulse



1000

Verbindung



Bipolar







Betriebsspezifikationen



Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min



Verschlüsselung

Spannung: 5 V

Ausgabe: A + A - B + B - Z + Z -













Drehmomentkurven









Untermodelle

Modell Haltemoment Schrittwinkel Länge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A

Herunterladen



Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

NEMA 34 Schaltkreislauf-Schrittmotor 86*86*176mm 24V für medizinische Ausrüstung CNC-Kit 1 NEMA 34 Schaltkreislauf-Schrittmotor 86*86*176mm 24V für medizinische Ausrüstung CNC-Kit 2 NEMA 34 Schaltkreislauf-Schrittmotor 86*86*176mm 24V für medizinische Ausrüstung CNC-Kit 3 NEMA 34 Schaltkreislauf-Schrittmotor 86*86*176mm 24V für medizinische Ausrüstung CNC-Kit 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.











Umbauten:

Endlosschleifen-hybrider Motor NEMA 34

150mm Längen- Endlosschleifen-hybrider Motor
