Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 57SHD0408-160NT |

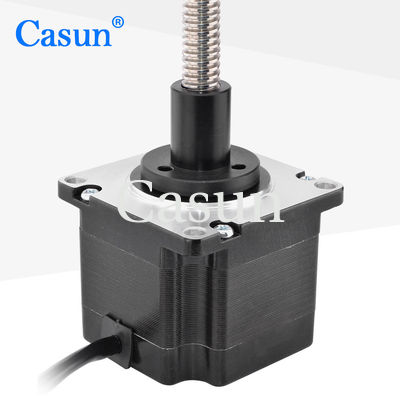

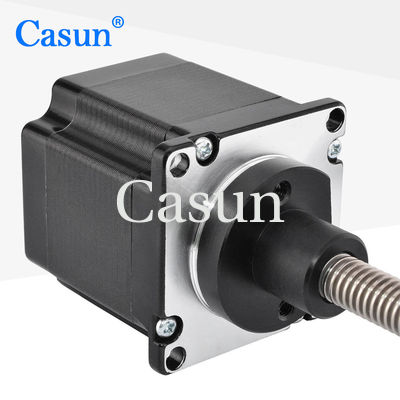

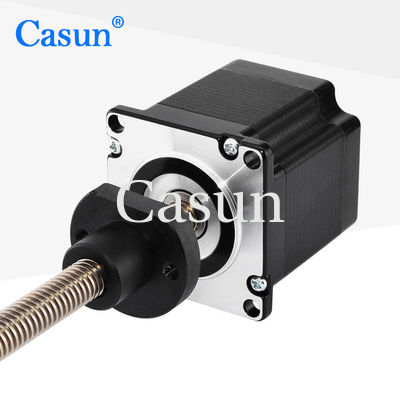

Leitspindel-Schrittmotor NEMA 23 2.8A 1N.M Stepper Motor Captive Casun externer Schrittmotor
Sichernder Schrittmotor 57X57X54mm 2.8A 1.0N.m NEMA 23 mit CER
Die 57mm Hybridschrittmotor-Reihe liefert hohen Haltemoment in einer Strecke der Größen.
Eigenschaften:
Schritt-Engel |
° 1,8 |
Fram-Größe |
57 Millimeter |
Zahl der Phase |
2-phasig |
Nennstrom |
2,8 A |
Haltemoment |
1000 mN.m |
Widerstand |
1,2 Ohm |
Induktanz |
4,2 mH |
Rotor-Trägheit |
² 260 Gcm |
Bewegungsgewicht |
0,8 Kilogramm |
Zahl von Führungen |
4 |
Verbindung |
Zweipolig |
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Wellen-Radialspiel: 0.02Max. (450g-load)
Wellen-axiales Spiel: 0.08Max. (450g-load)
Max. Radialkraft: 28N (20mm vom Flansch)
Max. axiale Kraft): 10N
Körper-Länge
|
Durchmesser der Schraube | Neigung | Länge der Schraube |
41mm
54mm
76mm
83mm
100mm |
8 | 1 | 20 | 1000m |
2 | |||
4 | |||
8 | |||
9,53 | 1,5875 | ||
3,175 | |||
25,4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
Download
Wenn unser grundlegender Motor nicht Ihren Anforderungen gerecht wird, fertigen möglicherweise wir den Motor besonders an, um Ihre Spezifikationen zu treffen.
einzigartige Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit einzigartigem Bedarf, Verbindungen, sind und so weiter Beispiele des kundengebundenen Inhalts.
Kodierer |
Bremse |
Getriebe |
Welle |
Treten Sie mit uns jederzeit in Verbindung
