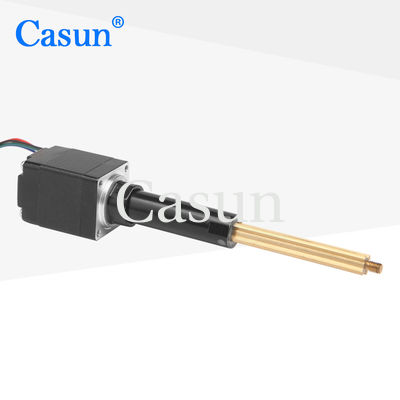

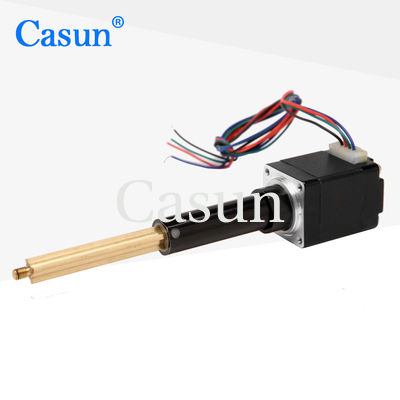

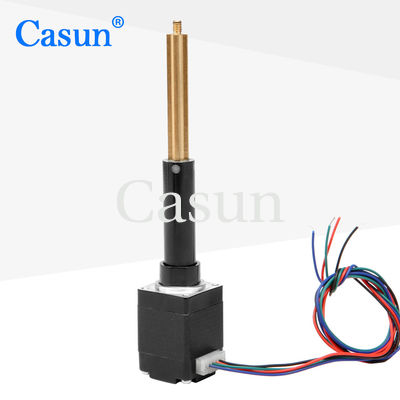

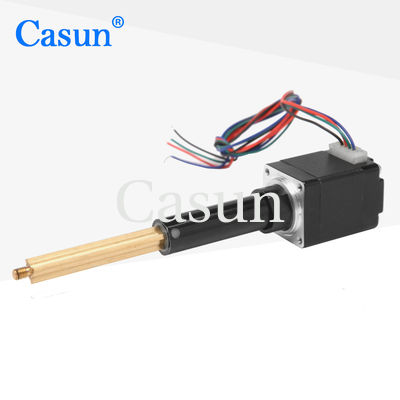

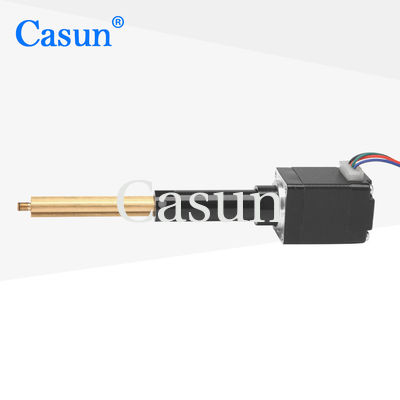

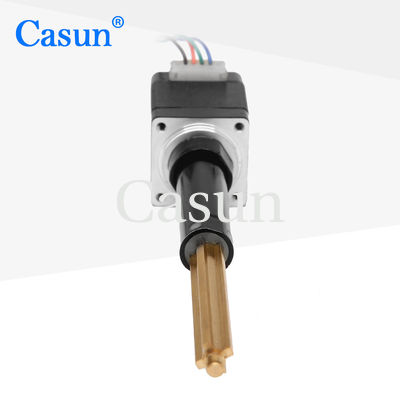

Schraubenartige Neigung 38.1mm Graphit-Schrauben-Schrittmotor-Linear-Verstellgerät NEMA 11 für Zufuhr

Schraubenartige Neigung 38.1mm Graphit-Schrauben-Schrittmotor-Linear-Verstellgerät NEMA 11 für Zufuhr

Markenbezeichnung:	Casun
Modellnummer:	B20SHD4353-C38L
Moq:	1pc
Preis:	$35.94 - 42.94
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Gegenwärtig:

0.24Amp

Haltemoment:

0.5kg an 600pps

Customized:

The motor can be designed &manufactured with customized request.

Verpackung Informationen:

Karton: 38x29xc14m

Hervorheben:

Leitspindel-Schrittmotor NEMA 11

38.1mm Neigungs-Leitspindel-Schrittmotor

Produkt-Beschreibung

Casun Schrittmotor Linearantrieb NEMA 11 Helical Pitch 38,1mm Schrittmotor mit Schraubschrauber für Spender

Nema 11 Schrittmotor Linienantrieb 5,28 Vdc 0,24 Amp 0,5 kg bei 600 ppm 0,1 kg Schrittmotor für Spender

NEMA17 Kugel-Schrittmotor mit Schraubschraubdrehmoment 280mN.m 0,2kg tr8*8 für CNC

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	28 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.24 Ampere
Haltemoment	0.5 kg bei 600 ppm
Widerstand	22 Ohm
Induktivität	6.0 mH
Rotor Trägheit	2g-cm2
Motorgewicht	0.1 kg
Schraube aus Blei	Tr3.5X4
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Max. Achskraft):10N

Drehmomentkurven

Untermodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Typ der Welle	Nennstrom
42SHD4950	0.13 N.m.	10,8°	20 mm	D Welle 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Welle 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Welle 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Welle 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Welle 24 mm	2.1A

Körperlänge	Durchmesser der Schraube	Schwingung	Länge der Schraube
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 bis 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Schraubenartige Neigung 38.1mm Graphit-Schrauben-Schrittmotor-Linear-Verstellgerät NEMA 11 für Zufuhr 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
