Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

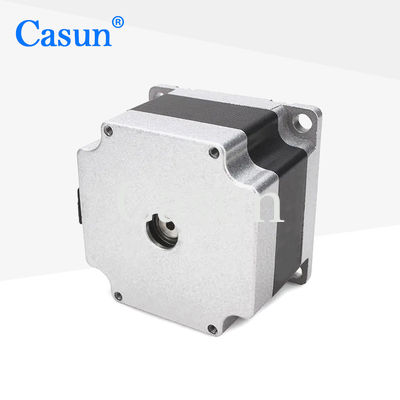

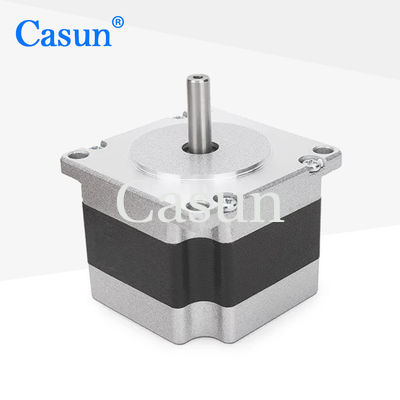

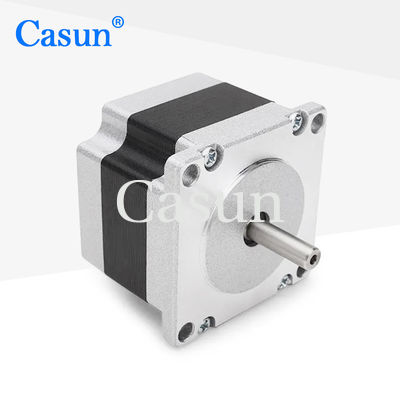

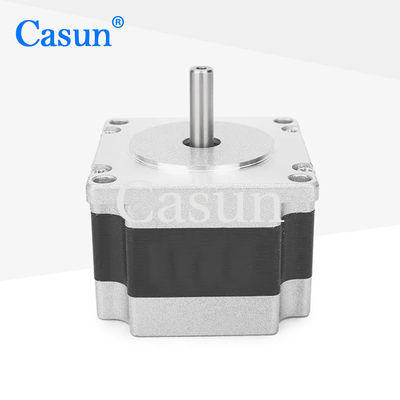

2-phasige 1.8° 57 Graviermaschine NEMA 23 des Schrittmotor-41MM Körper-1.0A

2-phasige 1.8° 57 Graviermaschine NEMA 23 des Schrittmotor-41MM Körper-1.0A

Markenbezeichnung: Casun
Modellnummer: 57SHD0025-25M
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Schrittengel:
1.8°
Haltemoment:
0.60N.m
Gegenwärtig:
1.0A
Motorlänge:
41mm
Welle:
Runde Länge der Wellen-25mm
Customized:
The motor can be designed &manufactured with customized request.
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 36x29x14cm
Hervorheben:

2-phasiger Schrittmotor NEMA 23

,

Schrittmotor 41MM Körper NEMA 23

Produkt-Beschreibung

ZWEIPHASEN-1.8° 57 GRAVIERMASCHINE NEMA 23 des SCHRITTMOTOR-41MM KÖRPER-1.0A

Die 57mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Drehmomentstarke und hohe Präzision

  • Gewünschte Händler! !

  • Stellen Sie „mehrfache internationale Bescheinigungen“ zur Verfügung

  • Stellte in China für 12 Jahre her und hat mehr als 800 Kunden gedient

  • Drehmomentstarke und hohe Präzision

Auftritt

2-phasige 1.8° 57 Graviermaschine NEMA 23 des Schrittmotor-41MM Körper-1.0A 0

Maße

2-phasige 1.8° 57 Graviermaschine NEMA 23 des Schrittmotor-41MM Körper-1.0A 1

Bewegungsspezifikationen



Schritt-Engel

° 1,8

Fram-Größe

57 Millimeter

Zahl der Phase

2-phasig

Nennstrom

1,0 A

Haltemoment

0,6 N.m

Widerstand

5,8 Ohm

Induktanz

14 mH

Rotor-Trägheit

² 135 Gcm

Bewegungsgewicht

0,42 Kilogramm

Zahl von Führungen

4

Verbindung

Zweipolig

Funktionierende Spezifikationen

Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute







Drehmoment-Kurven















Submodelle



Modell Haltemoment Schritt-Winkel Länge Art der Welle Nennstrom
57SHD4013-21B 0.6N.m 1.8° 41mm D Shaft-21mm 1.0A
57SHD4415-21B 1.1N.m 1.8° 54mm D Shaft-21mm 3.0A
57SHD4816-21B 2.0N.m 1.8° 76mm D Shaft-21mm 3.0A
57SHD4913-21B 2.5N.m 1.8° 83mm D Shaft-21mm 3.0A
57SHD4934-20B 3.0N.m 1.8° 100mm D Shaft-20mm 3.0A



Download

Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:

Kodierer

Bremse

Getriebe

Welle

2-phasige 1.8° 57 Graviermaschine NEMA 23 des Schrittmotor-41MM Körper-1.0A 2 2-phasige 1.8° 57 Graviermaschine NEMA 23 des Schrittmotor-41MM Körper-1.0A 3 2-phasige 1.8° 57 Graviermaschine NEMA 23 des Schrittmotor-41MM Körper-1.0A 4 2-phasige 1.8° 57 Graviermaschine NEMA 23 des Schrittmotor-41MM Körper-1.0A 5



Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
