Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

Hybride 3.27V Phase 2 Schrittmotors 17HS4401 1.68A 40mm NEMA 17 1,8 Grad

Name

Hybride 3.27V Phase 2 Schrittmotors 17HS4401 1.68A 40mm NEMA 17 1,8 Grad

Markenbezeichnung: Casun
Modellnummer: 42SHD0261-24BH
Moq: 1 Stk
Preis: $3.14-$5
Zahlungsbedingungen: D/a, t/t, l/c, d/p
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
1,8°
Haltemoment:
450mN.m
Aktuell:
1.68A
Motorlänge:
40mm
Welle:
24 mm Länge
Stromspannung:
3,27 V
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

Hybrider Schrittmotor NEMA 17

,

Schrittmotor 40mm NEMA 17

Produkt-Beschreibung

1.68A Motor pro Stadion 40mm 2 Phase 1,8 Grad Hybrid 3.27V NEMA 17 Schrittmotor 17HS4401

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • CE- und RoHS-Genehmigung

  • Anpassungen auf Anfrage

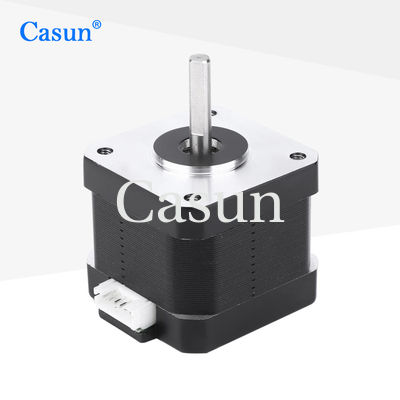

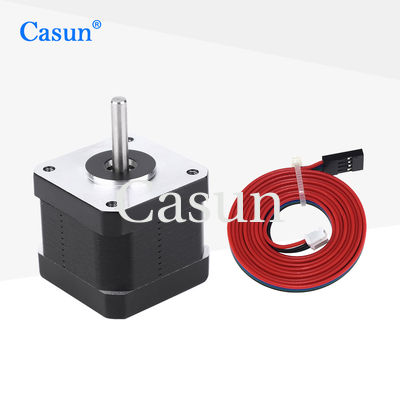

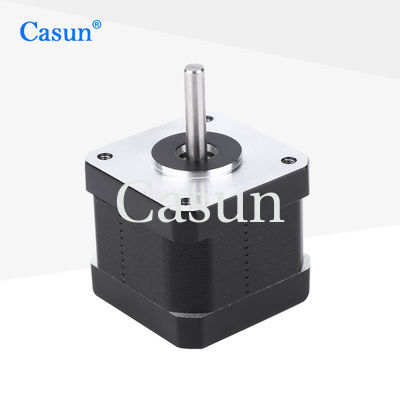

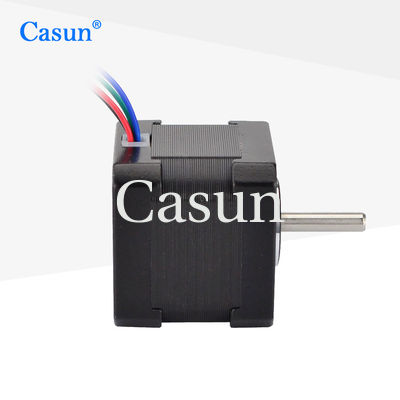

Aussehen

Hybride 3.27V Phase 2 Schrittmotors 17HS4401 1.68A 40mm NEMA 17 1,8 Grad 0

Hybride 3.27V Phase 2 Schrittmotors 17HS4401 1.68A 40mm NEMA 17 1,8 Grad 1

Abmessungen

Hybride 3.27V Phase 2 Schrittmotors 17HS4401 1.68A 40mm NEMA 17 1,8 Grad 2















Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

40 mm

Anzahl der Phasen

Phase 2

Nennstrom

1.68 A

Haltemoment

450 mNm

Widerstand

10,95 Ohm

Induktivität

4.4 mH

Rotor Trägheit

57 g/cm2

Motorgewicht

0. kg

Anzahl der Leads

4

Verbindung

Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm. D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht
Hybride 3.27V Phase 2 Schrittmotors 17HS4401 1.68A 40mm NEMA 17 1,8 Grad 3 Hybride 3.27V Phase 2 Schrittmotors 17HS4401 1.68A 40mm NEMA 17 1,8 Grad 4 Hybride 3.27V Phase 2 Schrittmotors 17HS4401 1.68A 40mm NEMA 17 1,8 Grad 5 Hybride 3.27V Phase 2 Schrittmotors 17HS4401 1.68A 40mm NEMA 17 1,8 Grad 6



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.



Umbauten:

2-phasiger zweipoliger Schrittmotor

Nema 6 Bipolar-Schrittmotor

Hybrider Schrittmotor NEMA 17
