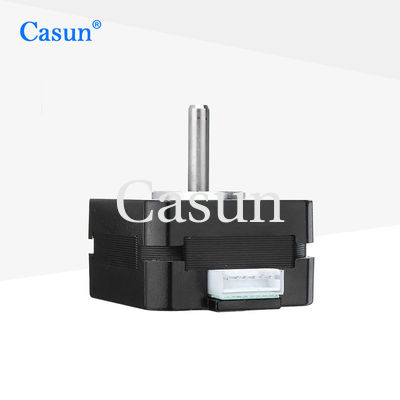

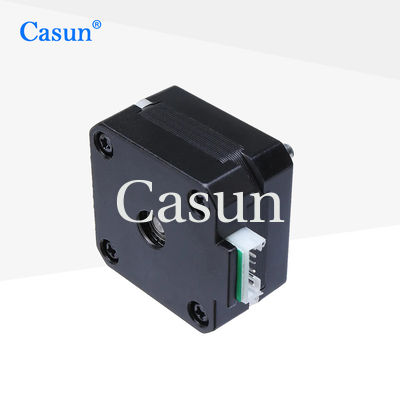

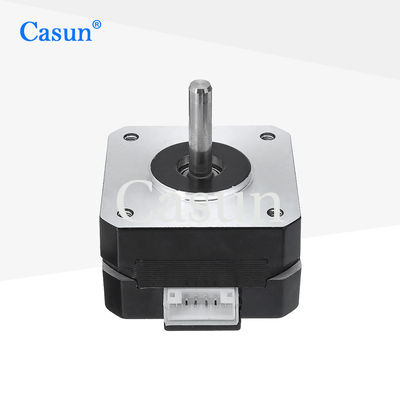

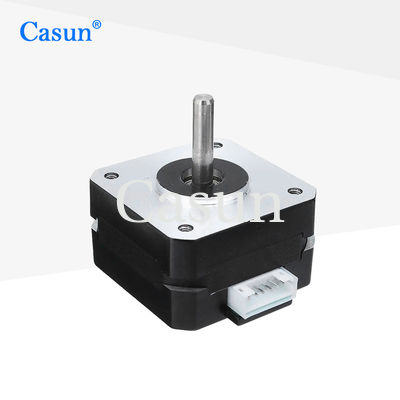

Die Stärke des ultradünnen Schrittmotors NEMA 17 ist sehr dünn, also hat sie starke Plastizität und Anwendbarkeit, und kann in den verschiedenen Gelegenheiten weitverbreitet sein.
Es hat extrem hohe Rotationsgenauigkeit und dynamische Stabilität, ohne irgendein unangemessenes Phänomen und hat gute Lastsleistung und Rotationsstabilität.
Eigenschaften:
-
Zweipolige oder Einpolversionen verfügbar
-
Unsere Ingenieure sind innerhalb 48 Stunden in Kontakt, zum der besten Lösung bereitzustellen
-
Verfügbar in den einfachen oder doppelten Wellenversionen
-
Für Ausrüstung der High-Tech-Industrie und der elektronischen Industrie.
-
Kundenbezogenheiten auf Anfrage
Auftritt
Maße
Bewegungsspezifikationen
Schritt-Engel
|
° 1,8
|
Fram-Größe
|
42 Millimeter
|
Zahl der Phase
|
2-phasig
|
Nennstrom
|
1 A
|
Haltemoment
|
130 mN.m
|
Widerstand
|
3,5 Ohm
|
Induktanz
|
4,5 mH
|
Rotor-Trägheit
|
² 15 Gcm
|
Bewegungsgewicht
|
0,2 Kilogramm
|
Zahl von Führungen
|
4
|
Verbindung
|
Zweipolig
|
Funktionierende Spezifikationen
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Drehmoment-Kurven
Submodelle
| Modell |
Haltemoment |
Schritt-Winkel |
Bewegungslänge |
Art der Welle |
Nennstrom |
| 42SHD4950 |
0.13N.m |
1.8° |
20mm |
D Shaft-20mm |
1.0A |
| 42SHD4003 |
0.26N.m |
1.8° |
34mm |
D Shaft-20mm |
0.4A |
| 42SHD0261 |
0.45N.m |
1.8° |
40mm |
D Shaft-20mm |
1.68A |
| 42SHD4425 |
0.59N.m |
1.8° |
48mm |
D Shaft-24mm |
2.0A |
| 42SHD4813 |
0.8N.m |
1.8° |
60mm |
D Shaft-24mm |
2.1A |
Download
Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,
wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen
Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.
FAQ
1. wer sind wir?
Wir werden in Guangdong, China, beginnen ab 2011, verkaufen an Binnenmarkt (63,00%), Westeuropa (12,00%), Nordamerika (9,00%), Ost-Asien (8,00%), Nordeuropa (2,00%), Osteuropa (00,00%), Südostasien (00,00%), Ozeanien (00,00%), mittlerer Osten (00,00%), Südeuropa (00,00%), Südasien (00,00%) angesiedelt. Es gibt über 51-100 Menschen in unserem Büro total.
2. wie können wir Qualität garantieren?
Immer eine Vorproduktionsprobe vor Massenproduktion;
Immer Endprüfung vor Versand;
3.what kann Sie von uns kaufen?
Schrittmotor, BLDC-Motor
4. warum sollten Sie von uns nicht von anderen Lieferanten kaufen?
Wir werden spezialisiert, auf, Schrittmotoren für mehr als 11 Jahre zu produzieren und zu verkaufen.
5. welche Dienstleistungen können wir erbringen?
Geltende Lieferbedingungen: UHRKETTE, CFR, CIF, EXW, Kurierdienst;
Geltende Zahlungs-Währung: USD, CNY;
Geltende Zahlungs-Art: T/T, L/C, D/P D/A, MoneyGram, Paypal, Western Union, Bargeld, Übertragungsurkunde;
Sprache gesprochen: Englisch, chinesisch, japanisch
Wahlen:
Kodierer
|
Bremse
|
Getriebe
|
Welle
|
|
|
|
|
