Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Leitspindel-Schrittmotor
Created with Pixso.

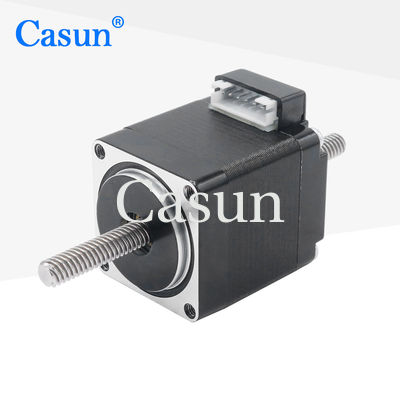

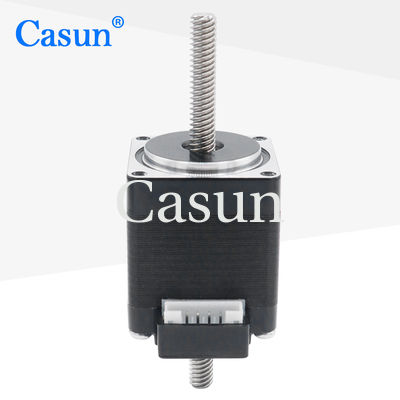

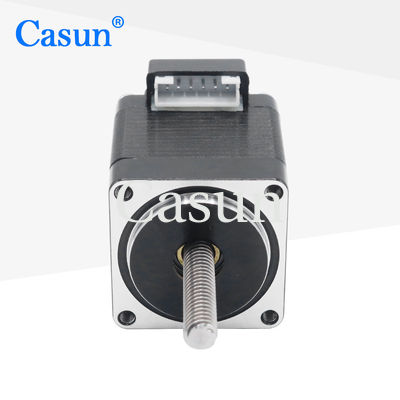

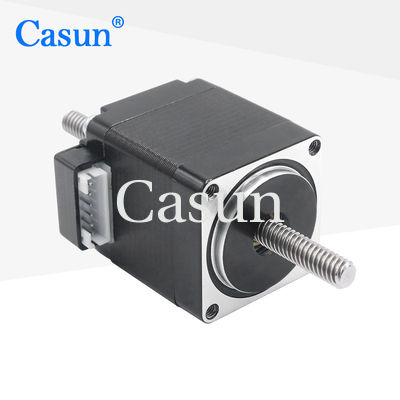

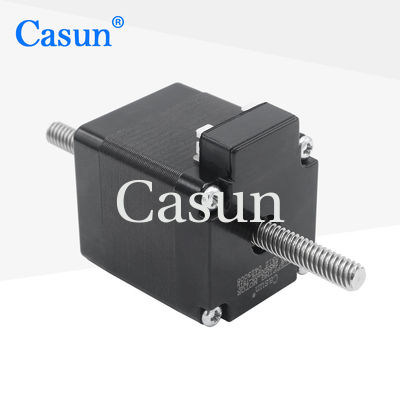

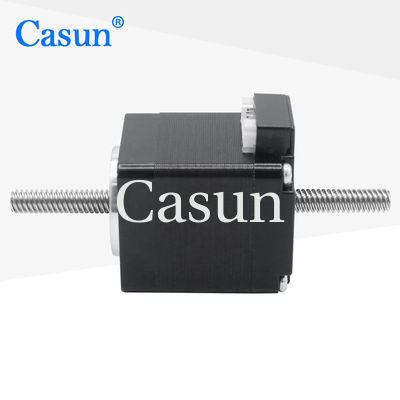

Schrittmotor NEMA 11 Casun 0.67A nicht Gefangen-3.75V mit der Leitspindel Tr5X4 zweipolig

Name

Schrittmotor NEMA 11 Casun 0.67A nicht Gefangen-3.75V mit der Leitspindel Tr5X4 zweipolig

Markenbezeichnung: Casun
Modellnummer: 28SHD0202-75TL
Moq: 1PC
Preis: $9.94-$12.8
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Farbe:
Schwarz
Gegenwärtig:
0.67Amp
Haltemoment:
50mN.m
Steper-Winkel:
1.8degree
Phase:
2
Nennspannung:
3.75V
Rastendrehmoment:
5mN.m
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

Schrittmotor NEMA 11

,

Schrittmotor Leitspindel-NEMA 11

Produkt-Beschreibung

Motor3.75v Casun 0.67A nicht sichernder Schrittmotor NEMA 11 mit zweipoligem Schwarzem der Leitspindel Tr5X4



NEMA11 durch Leitspindelschrittmotor mit Leitspindelhaltemoment 50mN.m 0.12kg tr5*4 für 3D

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Hybrider Stepperbau

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • CER und RoHS genehmigten

  • Kundenbezogenheiten auf Anfrage

Maße



Schrittmotor NEMA 11 Casun 0.67A nicht Gefangen-3.75V mit der Leitspindel Tr5X4 zweipolig 0







Bewegungsspezifikationen



Schritt-Engel



° 1,8

Fram-Größe



28mm

Zahl der Phase



2-phasig

Nennstrom



0.67Amp

Haltemoment



50 mN.m

Widerstand



5,6 Ohm

Induktanz



3.9mH

Rotor-Trägheit



² 9g-cm

Bewegungsgewicht



0.12kg

Leitspindel



Tr5X4

Verbindung



Zweipolig



Funktionierende Spezifikationen





Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute

Wellen-Radialspiel: 0.02Max. (450g-load)

Wellen-axiales Spiel: 0.08Max. (450g-load)

Max. Radialkraft: 28N (20mm vom Flansch)

Max. axiale Kraft): 10N







Drehmoment-Kurven







Submodelle



Modell Haltemoment Schritt-Winkel Bewegungslänge Art der Welle Nennstrom
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A





Körper-Länge Durchmesser der Schraube Neigung Länge der Schraube
20 Millimeter

34 Millimeter

40 Millimeter

48 Millimeter

60 Millimeter
 		 5 2 20-1000 Millimeter
8
6,35 1,27
3,175
6,35
6,5 3
6,35
8 1
2
4
8
12



Download







Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:
Kodierer          |               Bremse           |              Getriebe            |           Welle

Schrittmotor NEMA 11 Casun 0.67A nicht Gefangen-3.75V mit der Leitspindel Tr5X4 zweipolig 1 Schrittmotor NEMA 11 Casun 0.67A nicht Gefangen-3.75V mit der Leitspindel Tr5X4 zweipolig 2 Schrittmotor NEMA 11 Casun 0.67A nicht Gefangen-3.75V mit der Leitspindel Tr5X4 zweipolig 3 Schrittmotor NEMA 11 Casun 0.67A nicht Gefangen-3.75V mit der Leitspindel Tr5X4 zweipolig 4





Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.











Umbauten:
