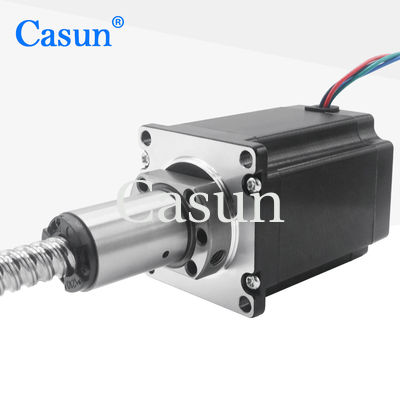

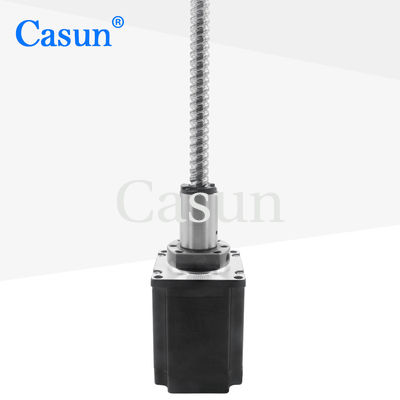

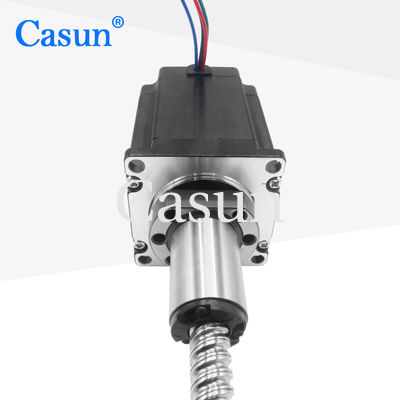

3A Schrittmotor-Hybridlinear-Verstellgerät 575776mm NEMA 23 Kugelumlaufspindel-2.85V

3A Schrittmotor-Hybridlinear-Verstellgerät 575776mm NEMA 23 Kugelumlaufspindel-2.85V

Markenbezeichnung:	Casun
Modellnummer:	57SHD4816-201GHH
Moq:	1 Stk
Preis:	$100-$102
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Haltemoment:

2000mN.m

Steper-Winkel:

1.8degree

Phase:

Nennspannung:

2.85V

Bewerten Sie den Strom:

Rastendrehmoment:

70mN.m

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Schrittmotor der Kugelumlaufspindel-2.85V

Kugelumlaufspindel-Schrittmotor NEMA 23

Hybrider Kugelumlaufspindel-Schrittmotor

Produkt-Beschreibung

3A Nema 23 2,85V Kugelschraub-Schrittmotor Hybrid-Linearakt 57×57×76mm

Casun 3A Nema 23 2,85V Kugelschraub-Schrittmotor Hybrid Linearantrieb 57×57×76mm. Nema 23 Außenkugelschraub Linear-Schrittmotor 2000mNm 4.0A 76mm 24mm Durchmesser Schublänge 201mm Für 3D. Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen. Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung. Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	3A
Haltemoment	2000 mN.m
Widerstand	00,95 Ohm
Induktivität	30,6 mH
Rotor Trägheit	460 g·cm2
Motorgewicht	10,4 kg
Schraube aus Blei	SPS01210-2.8
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80°C

Umgebungstemperatur: -20°C bis 50°C

Lagertemperatur: -20°C bis 100°C

Luftfeuchtigkeitsbereich: 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung: Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schachtradiale Auswirkung: 0,02 Max. (450g-Last)

Schacht-Axialspiel: 0,08 Max. (450g-Last)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Maximale Achskraft: 10N

Drehmomentkurven

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Typ der Welle	Nennstrom
42SHD4950	0.13 N.m.	10,8°	20 mm	D Welle 20 mm	1.0 A
42SHD4003	0.26 N.m	10,8°	34 mm	D Welle 20 mm	0.4 A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Welle 20 mm	1.68 A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Welle 24 mm	2.0 A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Welle 24 mm	2.1 A

Anpassungsmöglichkeiten

Wenn unser Standardmotor nicht Ihren Bedürfnissen entspricht, können wir den Motor nach Ihren Anforderungen anpassen. Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit besonderen Anforderungen, Steckverbinder usw.

Verfügbare Optionen:

Ein Zitat bekommen
