57SHD0805 1,8 Grad NEMA 23 Körper-Mikroschrittmotor der Schrittmotor-Kreuzung76mm

57SHD0805 1,8 Grad NEMA 23 Körper-Mikroschrittmotor der Schrittmotor-Kreuzung76mm

Markenbezeichnung:	Casun
Modellnummer:	57SHD0805-26BH
Moq:	1 Stk
Preis:	$3.14-$5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

1750mN.m

Aktuell:

0.8A

Motorlänge:

76 mm

Welle:

Flache Prägelänge der Wellen-26mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

1 8 Schrittmotor Grad NEMA 23

57SHD0805 Schrittmotor NEMA 23

Produkt-Beschreibung

57SHD0805 1,8-Grad NEMA 23 Schrittmotor Hybrid 76mm Gehäuse Mikroschrittmotor

Hochwertiger 1,8-Grad Hybrid NEMA 23 76mm Gehäuse Mikroschrittmotor für Arduino

Die Hybrid-Schrittmotoren der Serie 57mm bieten ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie sie mit einem Mikroschritttreiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Standardversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Hauptmerkmale

Hohes Drehmoment und hohe Präzision
Für High-Tech-Industrie und elektronische Ausrüstung
Unsere Ingenieure werden sich innerhalb von 48 Stunden mit Ihnen in Verbindung setzen, um die beste Lösung anzubieten
Seit 12 Jahren in China etabliert und hat mehr als 800 Kunden bedient

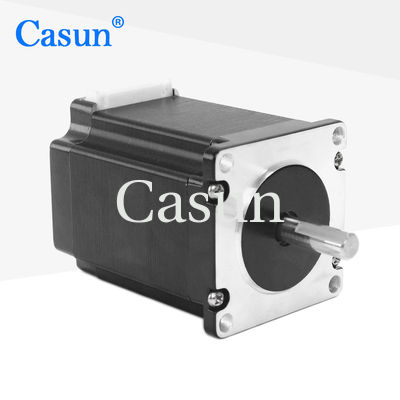

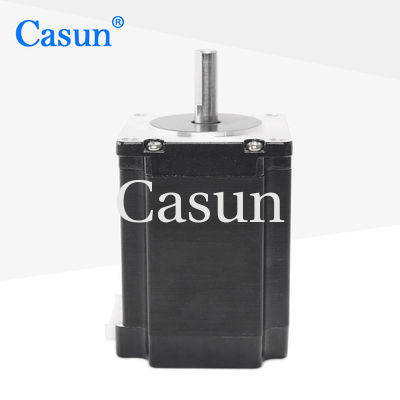

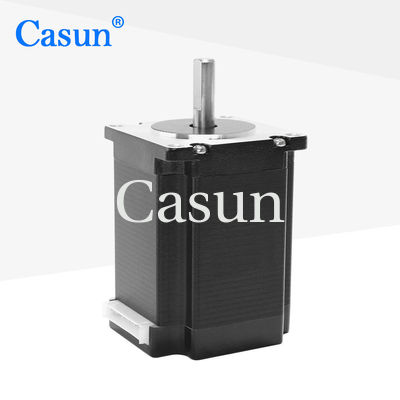

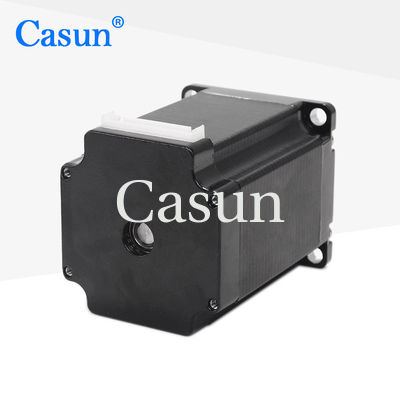

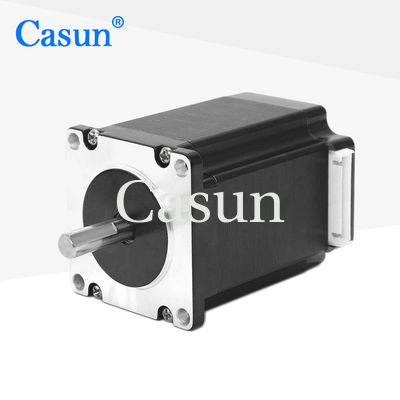

Aussehen

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	57 mm
Phasenanzahl	2 Phasen
Nennstrom	2,5 A
Haltemoment	1750 mN.m
Widerstand	2,4 Ohm
Induktivität	9,0 mH
Rotorträgheit	460 g-cm²
Motorgewicht	1 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°
Maximale Temperatur: 80°C maximal
Umgebungstemperatur: -20°C bis 50°C
Lagertemperatur: -20°C bis 100°C
Luftfeuchtigkeitsbereich: 85% oder weniger, nicht kondensierend
Isolierung des Magnetdrahts: Klasse B 130°C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 min

Drehmomentkurven

Detaillierte Drehmomentkurvendaten auf Anfrage erhältlich.

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Länge	Wellentyp	Nennstrom
57SHD4013-21B	0,6 N.m	1,8°	41mm	D-Welle - 21mm	1,0 A
57SHD4415-21B	1,1 N.m	1,8°	54mm	D-Welle - 21mm	3,0 A
57SHD4816-21B	2,0 N.m	1,8°	76mm	D-Welle - 21mm	3,0 A
57SHD4913-21B	2,5 N.m	1,8°	83mm	D-Welle - 21mm	3,0 A
57SHD4934-20B	3,0 N.m	1,8°	100mm	D-Welle - 20mm	3,0 A

Kundenspezifische Optionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen.

Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
