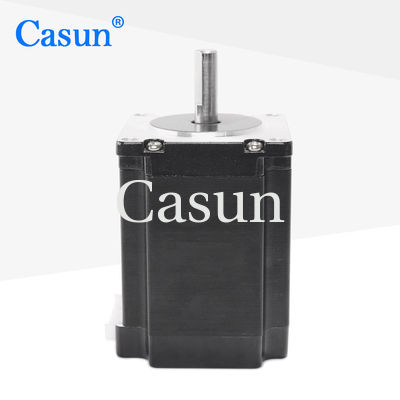

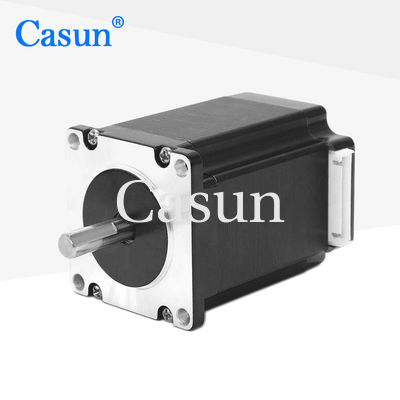

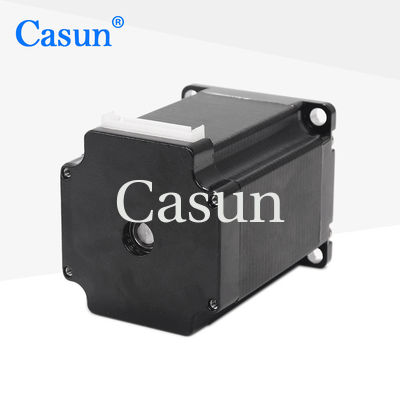

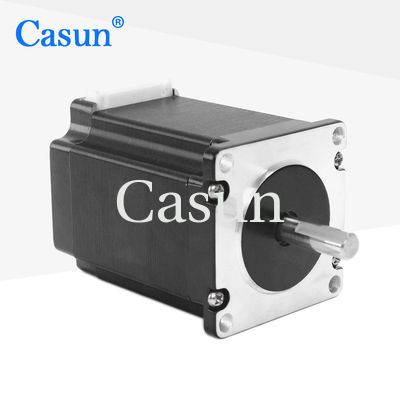

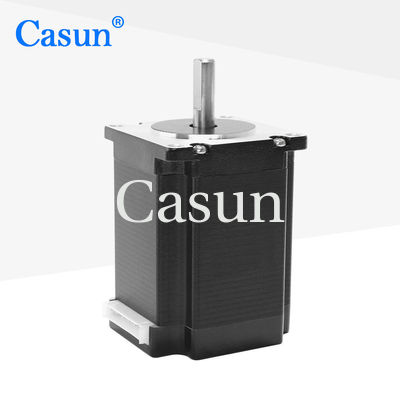

57SHD0807 hybride Phase drehmomentstarke 2.2N.M 3.0A Schrittmotors 2 NEMA 23 für CMM Roboter

57SHD0807 hybride Phase drehmomentstarke 2.2N.M 3.0A Schrittmotors 2 NEMA 23 für CMM Roboter

Markenbezeichnung:	Casun
Modellnummer:	57SHD0807-24BH
Moq:	1 Stk
Preis:	$3.14-$5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

2200mN.m

Aktuell:

3.0A

Motorlänge:

76 mm

Welle:

Flache Prägelänge der Wellen-24mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

Hybrider Schrittmotor NEMA 23

Hybrider Schrittmotor 57SHD0807

Hybrider Schrittmotor 3.0A

Produkt-Beschreibung

[57SHD0807]57x57x76mm 2 Phase Hochdrehmoment 2,2N.m 3.0A NEMA 23 Hybrid-Schrittmotor für CMM-Roboter

Die 57mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Eigenschaften:

Hochdrehmoment und hohe Präzision
für die Hochtechnologieindustrie und für Geräte der elektronischen Industrie
Akzeptieren Sie die Vertragsfertigung
Seit 12 Jahren in China und hat mehr als 800 Kunden bedient.
Hochdrehmoment und hohe Präzision

Aussehen

57SHD0807 hybride Phase drehmomentstarke 2.2N.M 3.0A Schrittmotors 2 NEMA 23 für CMM Roboter 0

Abmessungen

57SHD0807 hybride Phase drehmomentstarke 2.2N.M 3.0A Schrittmotors 2 NEMA 23 für CMM Roboter 1

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	57 mm
Anzahl der Phasen	Phase 2
Nennstrom	3.0 A
Haltemoment	2200 mN.m
Widerstand	20,0 Ohm
Induktivität	80,0 mH
Rotor Trägheit	460 g-cm2
Motorgewicht	1 kg
Anzahl der Leads	4
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Drehmomentkurven

Untermodelle

Modell	Haltemoment	Schrittwinkel	Länge	TYpe der Welle	Nennstrom
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.	0.6 N.m.	10,8°	41 mm	D Welle 21 mm	1.0A
Die Bezeichnung der Beförderung ist die Beförderung der Beförderung.	1.1 N.m.	10,8°	54 mm	D Welle 21 mm	3.0A
Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.	2.0N.m	10,8°	76 mm	D Welle 21 mm	3.0A
Die Bezeichnung des Herstellers ist:	2.5 N.m.	10,8°	83 mm	D Welle 21 mm	3.0A
Die in Absatz 1 genannten Bedingungen gelten nicht.	3.0N.m	10,8°	100 mm	D Welle 20 mm	3.0A

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung	Bremse	Getriebe	Schacht

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.

Umbauten:

2-phasiger zweipoliger Schrittmotor

Nema 6 Bipolar-Schrittmotor

Hybrider Schrittmotor NEMA 23
