Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Naher Schleifen-Schrittmotor
Created with Pixso.

Motor NEMA 24 Steppper mit magnetischem Kodierer 60*60*58mm 1.5A

Name

Motor NEMA 24 Steppper mit magnetischem Kodierer 60*60*58mm 1.5A

Markenbezeichnung: Casun
Modellnummer: 60SHF0504-24Q
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Schrittengel:
1.2°
Haltemoment:
800mN.m
Gegenwärtig:
1.5A
Motorlänge:
58mm
Welle:
Runde Länge der Wellen-24mm
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 36x29x14cm
Hervorheben:

1.5A Endlosschleifen-Schrittmotor NEMA 24

,

60*60*58mm NEMA 24

,

Endlosschleife 58mm NEMA 24 Stepper

Produkt-Beschreibung

Die 60mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Drehmomentstarke und hohe Präzision

  • Für Ausrüstung der High-Tech-Industrie und der elektronischen Industrie

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • Stellte in China für 12 Jahre her und hat mehr als 800 Kunden gedient.

  • Berufsforschung und entwicklung Herstellung





Bewegungsspezifikationen



Schritt-Engel

° 1,2

Fram-Größe

60 Millimeter

Zahl der Phase

Phase 3

Nennstrom

1,5 A

Haltemoment

800 mN.m

Widerstand

3,6 Ohm

Induktanz

7,0 mH

Rotor-Trägheit

² 260 Gcm

Bewegungsgewicht

0,6 Kilogramm

Zahl von Führungen

4

Verbindung

Zweipolig

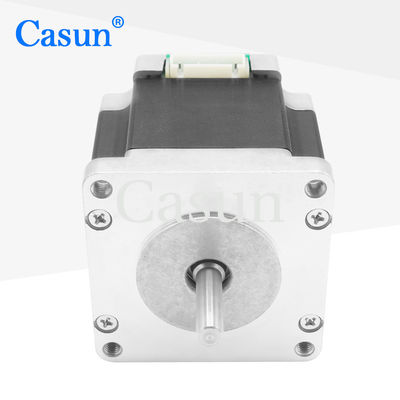

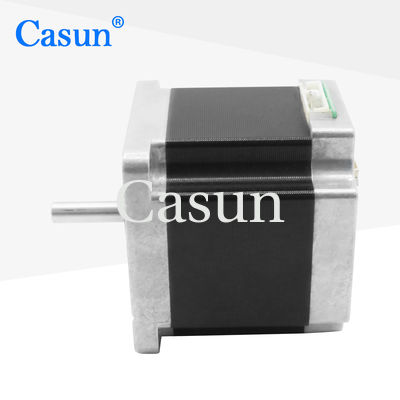

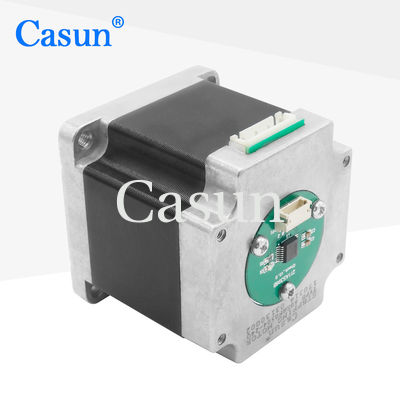

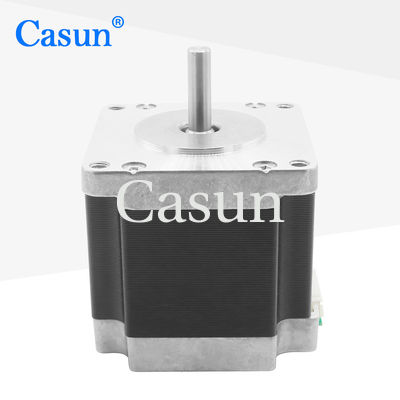

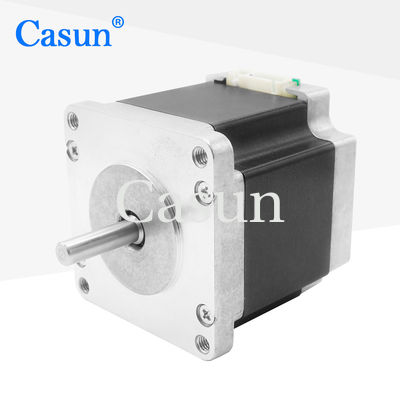

Auftritt

Motor NEMA 24 Steppper mit magnetischem Kodierer 60*60*58mm 1.5A 0

Maße

Motor NEMA 24 Steppper mit magnetischem Kodierer 60*60*58mm 1.5A 1


Funktionierende Spezifikationen

Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute







Drehmoment-Kurven











Submodelle

Modell Holding
Drehmoment		 Bewertet
Gegenwärtig		 Widerstand
pro Phase		 Induktanz
pro Phase		 Raste
Drehmoment		 Rotor
Trägheit		 Führung
Draht		 Motor
Länge
mN.m Ω mH mN.m g.cm-² Nein. Millimeter
60SHD4201 650 0,6 15 20 50 280 4 45
60SHD4401 1500 2,8 1 3,3 70 450 4 56
60SHD4601 3200 4,2 0,75 3,7 120 580 4 86
60SHD6602 2500 3 1,55 3,7 120 580 4



























Download

Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:

Kodierer

Bremse

Getriebe

Welle
Motor NEMA 24 Steppper mit magnetischem Kodierer 60*60*58mm 1.5A 2 Motor NEMA 24 Steppper mit magnetischem Kodierer 60*60*58mm 1.5A 3 Motor NEMA 24 Steppper mit magnetischem Kodierer 60*60*58mm 1.5A 4 Motor NEMA 24 Steppper mit magnetischem Kodierer 60*60*58mm 1.5A 5



Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.





Umbauten:

1.5A Endlosschleifen-Schrittmotor NEMA 24

60*60*58mm NEMA 24

Endlosschleife 58mm NEMA 24 Stepper
