Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Naher Schleifen-Schrittmotor
Created with Pixso.

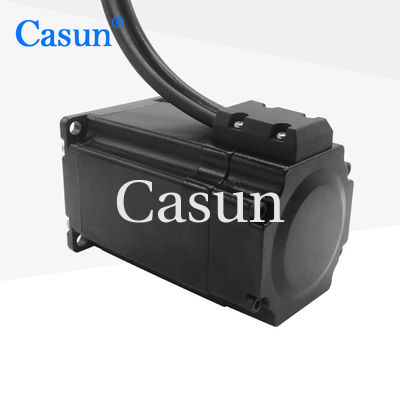

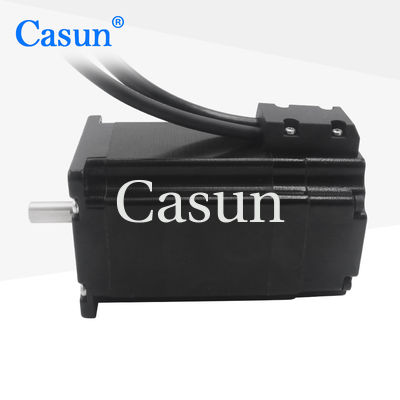

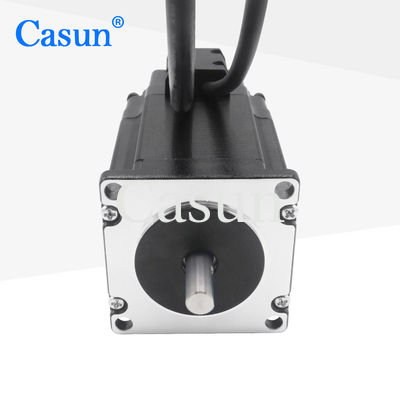

2NM 76mm NEMA 23 geschlossener hybrider Schrittmotor des Schleifen-Motor2500ppr

Name

2NM 76mm NEMA 23 geschlossener hybrider Schrittmotor des Schleifen-Motor2500ppr

Markenbezeichnung: Casun
Modellnummer: 57SHD4816-20BQH
Moq: 1pc
Preis: $23.94-$28.34
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Farbe:
Schwarz
gegenwärtig:
3Amp
Haltemoment:
2000mN.m
angepasst:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

Endlosschleifen-Motor 76mm NEMA 23

,

2NM Endlosschleifen-Motor NEMA 23

,

hybrider Schrittmotor 2500ppr

Produkt-Beschreibung

NEMA 23 Regeldes schrittmotor-57X57MM 76mm Hybrid Endlosschleifen-Schritt-Motor Schritt-Motor2.0nm 2500ppr

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Hybrider Stepperbau

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • CER und RoHS genehmigten

  • Kundenbezogenheiten auf Anfrage

Maße



2NM 76mm NEMA 23 geschlossener hybrider Schrittmotor des Schleifen-Motor2500ppr 0







Bewegungsspezifikationen



Schritt-Engel



° 1,8

Fram-Größe



57mm

Zahl der Phase



2-phasig

Nennstrom



3Amp

Haltemoment



2000mN.m

Widerstand



0.95ohm

Induktanz



3.6mH

Rotor-Trägheit



² 460g-cm

Bewegungsgewicht



1.1kg

D-Welle



20mm

Verbindung



Zweipolig



Funktionierende Spezifikationen





Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute

Wellen-Radialspiel: 0.02Max. (450g-load)

Wellen-axiales Spiel: 0.08Max. (450g-load)

Max. Radialkraft: 28N (20mm vom Flansch)

Max. axiale Kraft): 10N







Drehmoment-Kurven







Submodelle



Modell Haltemoment Schritt-Winkel Bewegungslänge Art der Welle Nennstrom
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A





Körper-Länge Durchmesser der Schraube Neigung Länge der Schraube
20 Millimeter

34 Millimeter

40 Millimeter

48 Millimeter

60 Millimeter
 		 5 2 20-1000 Millimeter
8
6,35 1,27
3,175
6,35
6,5 3
6,35
8 1
2
4
8
12



Download







Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:
Kodierer          |               Bremse           |              Getriebe            |           Welle

2NM 76mm NEMA 23 geschlossener hybrider Schrittmotor des Schleifen-Motor2500ppr 1 2NM 76mm NEMA 23 geschlossener hybrider Schrittmotor des Schleifen-Motor2500ppr 2 2NM 76mm NEMA 23 geschlossener hybrider Schrittmotor des Schleifen-Motor2500ppr 3 2NM 76mm NEMA 23 geschlossener hybrider Schrittmotor des Schleifen-Motor2500ppr 4





Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.











Umbauten:

Endlosschleifen-Motor 76mm NEMA 23

2NM Endlosschleifen-Motor NEMA 23

hybrider Schrittmotor 2500ppr
