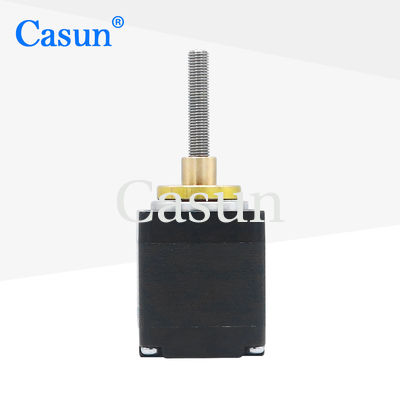

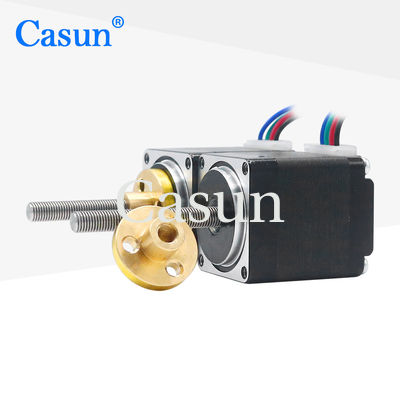

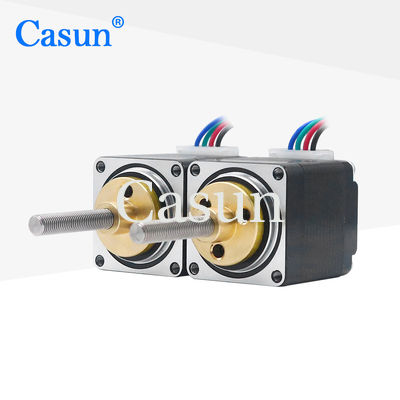

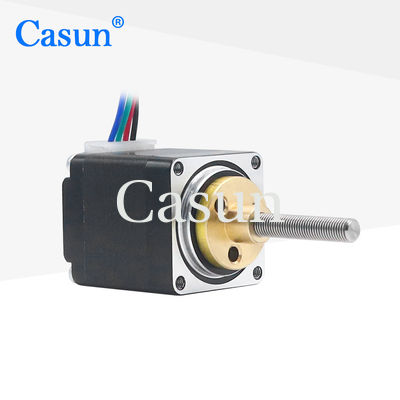

60mN.M 0.67Amp 3.75v Schrittmotor NEMA 11 mit Leitspindel-linearem Schrittmotor

60mN.M 0.67Amp 3.75v Schrittmotor NEMA 11 mit Leitspindel-linearem Schrittmotor

Markenbezeichnung:	Casun
Modellnummer:	28SHD4202-36NM
Moq:	1 Stk
Preis:	$10.94 - $14.94
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Aktuell:

0.67Amp

Haltemoment:

60mN.m

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

3.75v Schrittmotor NEMA 11

0.67Amp 3.75v NEMA 11

60mN.M Linear Stepper Motor

Produkt-Beschreibung

NEMA 11 Schrittmotor mit Trapezgewindespindel

Hochleistungs-NEMA 11 Schrittmotor mit 60mN.m, 0,67A, 3,75V und TR4,76X0,635 Trapezgewindespindel, entwickelt für präzise lineare Bewegungsanwendungen.

Produktübersicht

Unsere NEMA 11 Schrittmotoren mit Trapezgewindespindel liefern zuverlässige Leistung für CNC- und Automatisierungsanwendungen. Die 42mm Hybrid-Schrittmotor-Serie bietet ein starkes Haltemoment bei kompakten Abmessungen. In Kombination mit einem Mikroschritt-Treiber reduzieren diese Motoren Vibrationen und erzielen eine überlegene Schrittauflösung.

Hauptmerkmale

Bipolare oder unipolare Konfigurationen verfügbar
Fortschrittliche Hybrid-Schrittmotor-Konstruktion
Einzel- oder Doppelwellenversionen
CE- und RoHS-zertifiziert
Kundenspezifische Optionen verfügbar

Technische Spezifikationen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	28mm
Anzahl der Phasen	2 Phasen
Nennstrom	0,67Ampere
Haltemoment	60 mN.m
Widerstand	5,6 Ohm
Induktivität	3,4 mH
Rotorträgheit	9 g·cm²
Motorgewicht	0,12 kg
Trapezgewindespindel	TR4,76X0,635
Anschluss	Bipolar

Betriebsspezifikationen

Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute
Wellen-Radialspiel	0,02 Max. (450g Last)
Wellen-Axialspiel	0,08 Max. (450g Last)
Max. Radialkraft	28N (20mm von Flansch)
Max. Axialkraft	10N

Produktmodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13N.m	1,8°	20mm	D-Welle - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	D-Welle - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	D-Welle - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	D-Welle - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	D-Welle - 24mm	2,1A

Kundenspezifische Optionen

Wenn unsere Standardmotoren nicht Ihren Anforderungen entsprechen, können wir Motoren nach Ihren genauen Spezifikationen anpassen. Zu den Anpassungsoptionen gehören spezielle Wellen, Wicklungsparameter, Einbaumaße, kundenspezifische Anschlussdrähte, Steckverbinder und mehr.

Verfügbare Optionen
