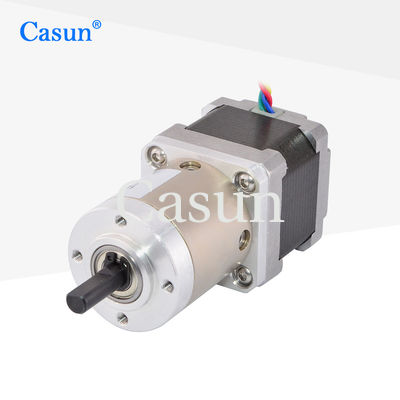

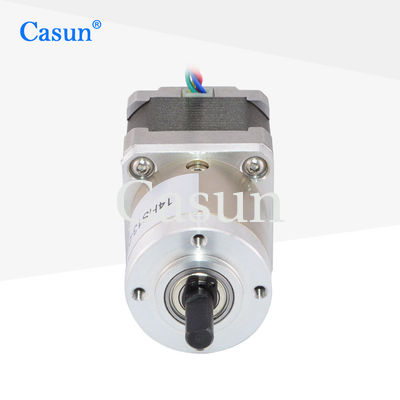

6.8V 1A NEMA 14 übersetzte Motor des Schrittmotor-180mN.M Planetary Gear Reducer

6.8V 1A NEMA 14 übersetzte Motor des Schrittmotor-180mN.M Planetary Gear Reducer

Markenbezeichnung:	Casun
Modellnummer:	P35SHD4118-19G
Moq:	1 Stk
Preis:	$18.9-$24
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Steper-Winkel:

1.8degree

Phase:

Nennspannung:

6.8V

Bewerten Sie den Strom:

Haltemoment:

180mN.m

Rastendrehmoment:

15mN.m

Verhältnis:

19.2:1

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

6.8V 1A NEMA 14

1A übersetzter Schrittmotor NEMA 14

180mN.M Planetary Gear Reducer Motor

Produkt-Beschreibung

6.8V 1A NEMA 14 Getriebe-Schrittmotor 180mN.M Planetengetriebe-Reduktormotor

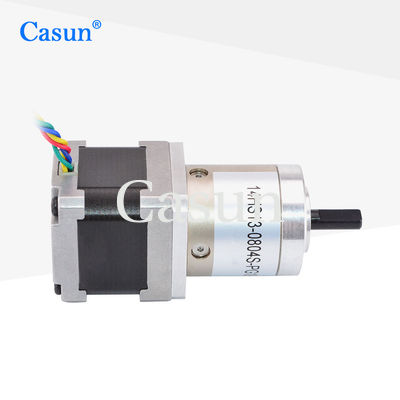

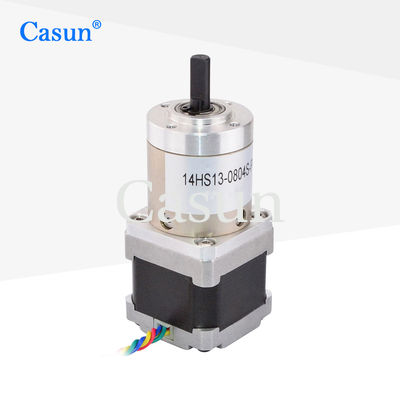

Der NEMA 14 1A Getriebe-Schrittmotor mit 6,8 V und 180 mN.m Drehmoment verfügt über einen hocheffizienten planetaren Getriebe-Reduktor mit einem Getriebe-Reduktionsverhältnis von 19:1.Dieser 14HS13-0804S-PG19 NEMA 14 Schrittmotor bietet ein leistungsstarkes Drehmoment in einem kompakten 42mm Hybrid-Schrittmotor.

Verwenden Sie mit einem Mikrostepping-Treiber, um die Vibration zu reduzieren und eine höhere Stufen-Auflösung zu erreichen.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	35 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.0 A
Haltemoment	180 mNm
Widerstand	6.8 Ohm
Induktivität	10 mH
Rotor Trägheit	180 g-cm2
Motorgewicht	00,4 kg
Ausrüstungsreduzierungsquote	19.2:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	10,8°
Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130°C
Widerstand gegen Isolierung	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Getriebe

Wohnmaterial	Metall
Lager bei Ausgang	Kugellager
Max. Radiallast (12 mm von der Flansche)	≤ 80N
Max. Achsbelastung	≤ 30 N
Radialspiele der Welle (in der Nähe der Flansche)	≤ 0,06 m
Achsenspiel der Welle	≤ 0,3 mm
Gegenreaktion bei Nichtlast	≤ 1,5°

Untermodelle

Motorlänge	Länge des Getriebes	Verhältnis	Effizienz
26 mm
34 mm
40 mm	29.1 mm	3.71	90%
	36.8 mm	13.76	80%
	44.6 mm	51	70%
		71
		99.5
		139

Verfügbare Optionen

Verschlüsselung

Bremse

Getriebe

Schacht

Anpassung verfügbar:Wenn unser Standardmotor Ihren Anforderungen nicht gerecht werden kann, können wir den Motor nach Ihren Anforderungen anpassen.Größen der Anlage, Leitungen mit besonderen Anforderungen, Steckverbinder usw.
