Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 57SHD0408-160NT |

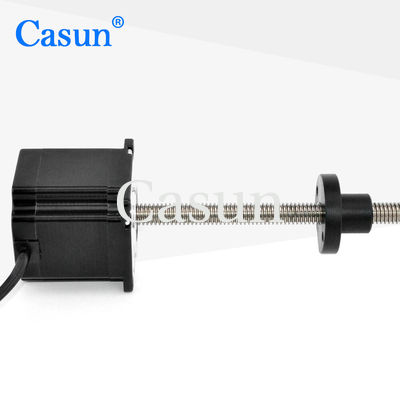

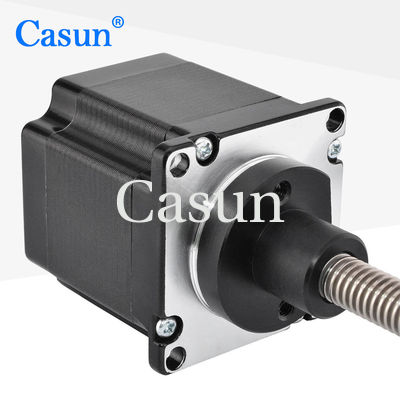

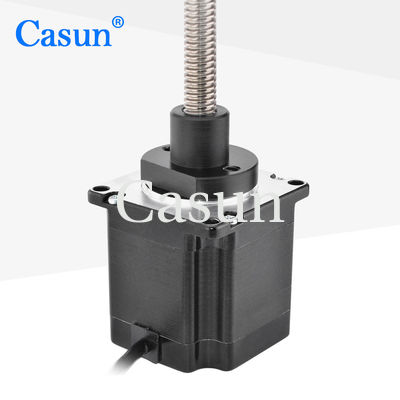

Die Schneckengetriebestruktur des Schrittmotors mit 57 Schrauben kann Bewegungsbewegung stabilisieren, die Wahrscheinlichkeit der Bewegungserschütterung und Resonanz zu verringern und verbessert die Stabilität des Kontrollsystems.
Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.
Eigenschaften:
Schritt-Engel |
° 1,8 |
Fram-Größe |
57 Millimeter |
Zahl der Phase |
2-phasig |
Nennstrom |
2,8 A |
Haltemoment |
1000 mN.m |
Widerstand |
1,2 Ohm |
Induktanz |
4,2 mH |
Rotor-Trägheit |
² 260 Gcm |
Bewegungsgewicht |
0,8 Kilogramm |
Zahl von Führungen |
4 |
Verbindung |
Zweipolig |
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Wellen-Radialspiel: 0.02Max. (450g-load)
Wellen-axiales Spiel: 0.08Max. (450g-load)
Max. Radialkraft: 28N (20mm vom Flansch)
Max. axiale Kraft): 10N
Körper-Länge
|
Durchmesser der Schraube | Neigung | Länge der Schraube |
41mm
54mm
76mm
83mm
100mm |
8 | 1 | 20 | 1000m |
2 | |||
4 | |||
8 | |||
9,53 | 1,5875 | ||
3,175 | |||
25,4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
