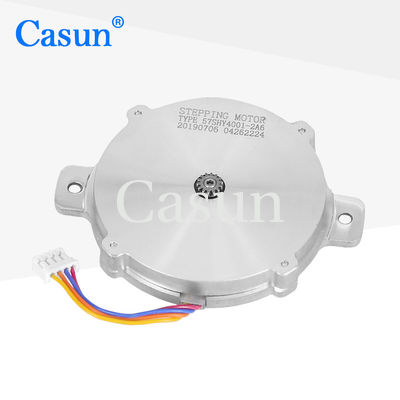

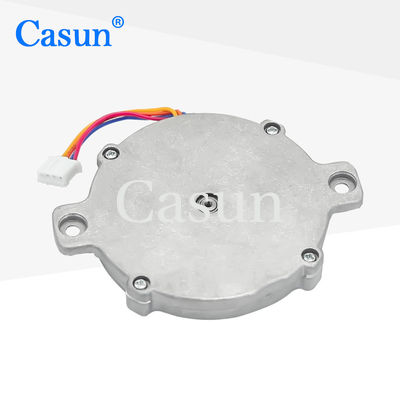

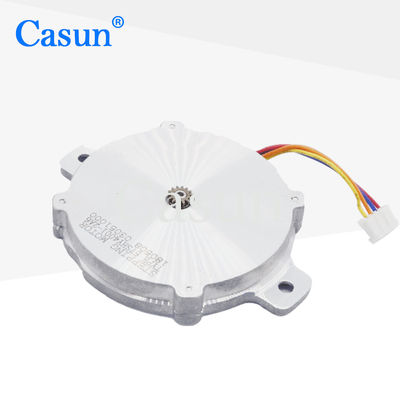

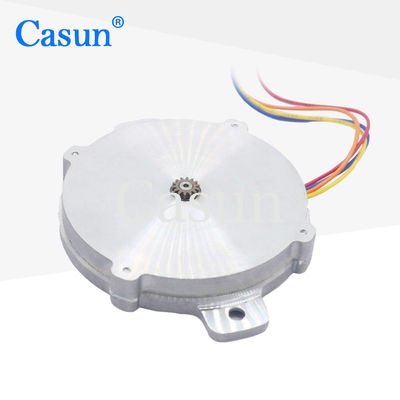

Flacher Schrittmotor niedriger Preis-NEMA 23 Schrittmotor-2.8V 0.8A mit Druckmaschinen-Zufuhr
Die hybride Schrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.
Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.
Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.
Eigenschaften:
-
Zweipolige oder Einpolversionen verfügbar
-
Hybrider Stepperbau
-
Verfügbar in den einfachen oder doppelten Wellenversionen
-
CER und RoHS genehmigten
-
Kundenbezogenheiten auf Anfrage
Bewegungsspezifikationen
|
Schritt-Engel
|
° 1,8
|
|
Fram-Größe
|
57 Millimeter
|
|
Zahl der Phase
|
2-phasig
|
|
Nennstrom
|
0.8A
|
|
Haltemoment
|
60 mN.m
|
|
Widerstand
|
3,5 OM
|
|
Induktanz
|
1,8 mH
|
|
Rotor-Trägheit
|
² 2 Gcm
|
|
Bewegungsgewicht
|
0,03 Kilogramm
|
|
Zahl von Führungen
|
4
|
|
Verbindung
|
Zweipolig
|
Funktionierende Spezifikationen
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Submodelle
| Modell No |
Schritt-Winkel (°) |
Nennspannung (V) |
Nennstrom (a) |
Phasen-Widerstand (Ω) |
Phasen-Induktanz (mH) |
Haltemoment (Kg.cm) |
Rasten-Drehmoment (g.cm maximal) |
Rotor-Trägheit (g.cm-²) |
Bewegungslänge (Millimeter) |
Bewegungsgewicht (Kilogramm) |
| 57SHY4001-2A |
1.8° |
2.8V |
0.8A |
3.5ohm |
1.8mH |
60mN.m |
8mN.m |
15 |
57 |
0,075 |
| 57SHY4301-2A-0 |
1.8° |
2.28V |
1.2A |
1.9ohm |
1.2mH |
125mN.m |
8mN.m |
18 |
57 |
0,09 |
| 57SHY4001-10K |
1.8° |
2.8V |
0.8A |
3.5ohm |
1.8mH |
60mN.m |
8mN.m |
15 |
57 |
0,075 |
| 57SHY4001-10S |
1.8° |
2.8V |
0.8A |
3.5ohm |
1.8mH |
60mN.m |
8mN.m |
15 |
57 |
0,075 |
| 57SHY4604-21A |
1.8° |
14V |
1A |
14ohm |
30mH |
690mN.m |
30mN.m |
120 |
57 |
0,52 |
Download
Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,
wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen
Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.
FAQ
1. wer sind wir?
Wir werden in Guangdong, China, beginnen ab 2011, verkaufen an Binnenmarkt (63,00%), Westeuropa (12,00%), Nordamerika (9,00%), Ost-Asien (8,00%), Nordeuropa (2,00%), Osteuropa (00,00%), Südostasien (00,00%), Ozeanien (00,00%), mittlerer Osten (00,00%), Südeuropa (00,00%), Südasien (00,00%) angesiedelt. Es gibt über 51-100 Menschen in unserem Büro total.
2. wie können wir Qualität garantieren?
Immer eine Vorproduktionsprobe vor Massenproduktion;
Immer Endprüfung vor Versand;
3.what kann Sie von uns kaufen?
Schrittmotor, BLDC-Motor
4. warum sollten Sie von uns nicht von anderen Lieferanten kaufen?
Wir werden spezialisiert, auf, Schrittmotoren für mehr als 11 Jahre zu produzieren und zu verkaufen.
5. welche Dienstleistungen können wir erbringen?
Geltende Lieferbedingungen: UHRKETTE, CFR, CIF, EXW, Kurierdienst;
Geltende Zahlungs-Währung: USD, CNY;
Geltende Zahlungs-Art: T/T, L/C, D/P D/A, Paypal;
Sprache gesprochen: Englisch, chinesisch, japanisch
Wahlen:
Kodierer | Bremse | Getriebe | Welle
Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
