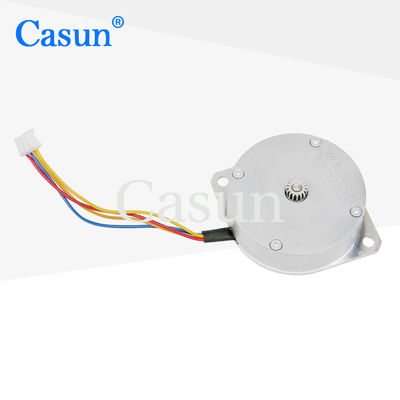

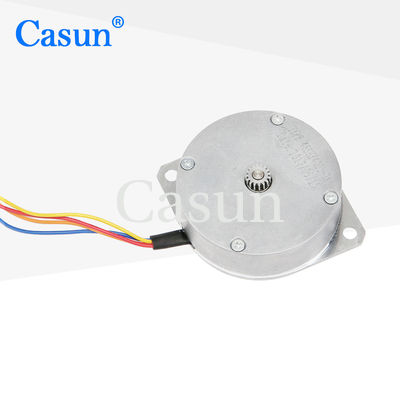

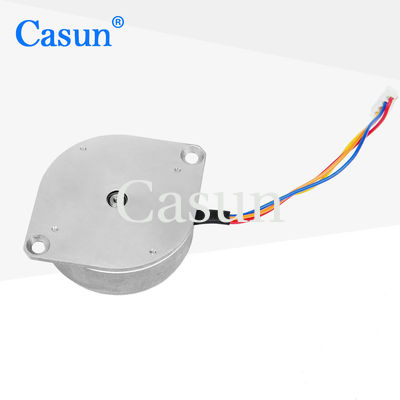

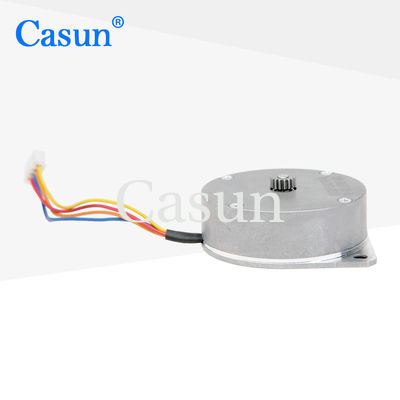

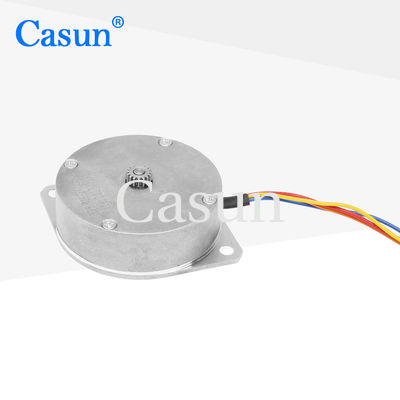

100mN.M Schrittmotor Pfannkuchen-3.2V 1,8 Grad Casun-Ebene Stepper
  • 100mN.M Schrittmotor Pfannkuchen-3.2V 1,8 Grad Casun-Ebene Stepper
  • 100mN.M Schrittmotor Pfannkuchen-3.2V 1,8 Grad Casun-Ebene Stepper
  • 100mN.M Schrittmotor Pfannkuchen-3.2V 1,8 Grad Casun-Ebene Stepper
  • 100mN.M Schrittmotor Pfannkuchen-3.2V 1,8 Grad Casun-Ebene Stepper
  • 100mN.M Schrittmotor Pfannkuchen-3.2V 1,8 Grad Casun-Ebene Stepper
  • 100mN.M Schrittmotor Pfannkuchen-3.2V 1,8 Grad Casun-Ebene Stepper

100mN.M Schrittmotor Pfannkuchen-3.2V 1,8 Grad Casun-Ebene Stepper

Herkunftsort China
Markenname Casun
Zertifizierung CE,ROHS,ISO
Modellnummer 46SHY4001-3A
Produkt-Details
Steper angle:
1.8degree
Phase:
2
Nennspannung:
3.2V
Ratenstrom:
1A
Haltemoment:
100mN.m
Rastendrehmoment:
8mN.m
Markieren:

100mN.M Pancake Stepper Motor

,

Schrittmotor des Pfannkuchen-3.2V

,

Casun flach Stepper

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1pc
Preis
$13.8-$15.38
Verpackung Informationen
Karton: 36x29x14cm
Lieferzeit
7-15 TAGE
Zahlungsbedingungen
D/A, T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit
40000+PCS+Month
Produkt-Beschreibung

Hoher Troque Casun Schrittmotor des Pfannkuchen-Schrittmotor-3.2V 1,8 flacher des Grad-100mN.m

Die hybride Schrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Hybrider Stepperbau

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • CER und RoHS genehmigten

  • Kundenbezogenheiten auf Anfrage

Maße



100mN.M Schrittmotor Pfannkuchen-3.2V 1,8 Grad Casun-Ebene Stepper 0







Bewegungsspezifikationen



Schritt-Engel



° 1,8

Fram-Größe



46mm

Zahl der Phase



2-phasig

Nennstrom



1.0Amp

Haltemoment



100mN.m

Widerstand



3,2 Ohm

Induktanz



2.7mH

Rotor-Trägheit



² 11g-cm

Bewegungsgewicht



0.1kg

Zahl von Führungen



4

Verbindung



Zweipolig



Funktionierende Spezifikationen





Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute









Drehmoment-Kurven







Submodelle



Modell No Schritt-Winkel (°) Nennspannung (V) Nennstrom (a) Phasen-Widerstand (Ω) Phasen-Induktanz (mH) Haltemoment (Kg.cm) Rasten-Drehmoment (g.cm maximal) Rotor-Trägheit (g.cm-²) Bewegungslänge (Millimeter) Bewegungsgewicht (Kilogramm)
46SHY4001-3A 1.8° 3.2V 1A 3.2ohm 2.7mH 100mN.m 8mN.m 11 46 0,1
46SHY4001-13S 1.8° 3.2V 1A 3.2ohm 2.7mH 100mN.m 8mN.m 11 46 0,1
46SHY4302-3A2-2 1.8° 1.64V 2A 0.82ohm 1mH 190mN.m 12mN.m 18 46 0,2
46SHY4003-4AL1-1 1.8° 2.8V 1A 2.8ohm 2.4mH 90mN.m 8mN.m 11 46 0,1
46SHY4001-3AL1-1 1.8° 3.2V 1A 3.2ohm 2.7mH 100mN.m 8mN.m 11 46 0,1
46SHY4401-2A1 1.8° 2.5V 1A 2.5ohm 1.7mH 52mN.m 8mN.m 7 46 0,1



Modell Bewegungslänge Gegenwärtig Haltemoment
P28SHD4611 9.5mm 0.5A 16mN.m
P28SHD4701 10.6mm 0.5A 20mN.m
P28SHD4750 13-15mm 0.5A 25mN.m
P28SHD4950 17.9mm 0.5A 35mN.m


Download





Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.
