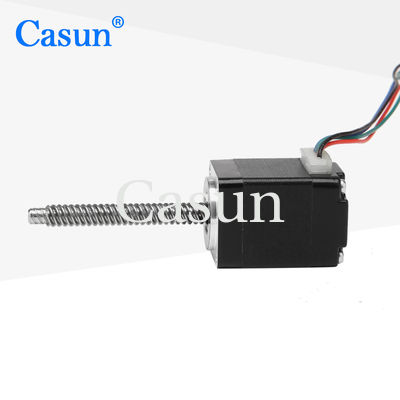

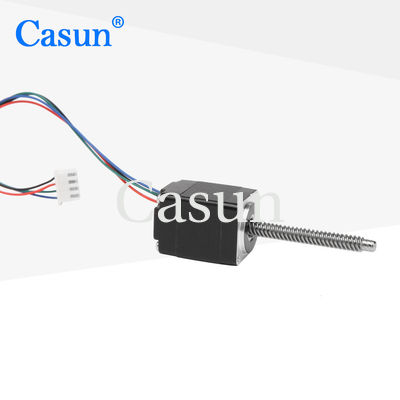

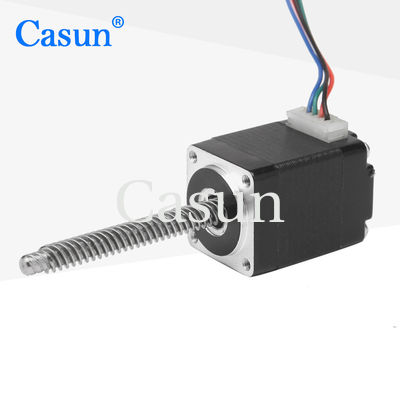

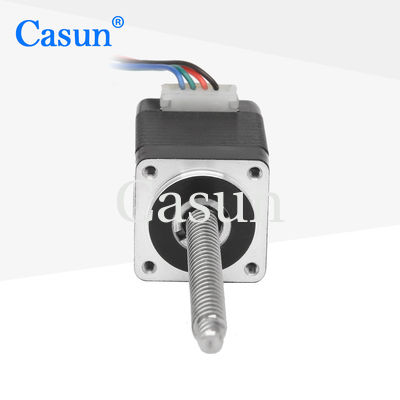

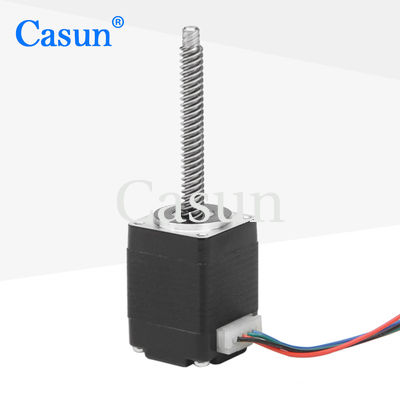

Schrittmotor 20X20X27mm NEMA 8 mit Leitspindel-sicherndem Schrittmotor

Schrittmotor 20X20X27mm NEMA 8 mit Leitspindel-sicherndem Schrittmotor

Markenbezeichnung:	Casun
Modellnummer:	42SHD0034-81NP
Moq:	1pc
Preis:	$9.68-$14
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Versorgungsfähigkeit:	40000+PCS+Month

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schrittengel:

1.8°

Haltemoment:

14mN.m

Gegenwärtig:

0.5A

Motorlänge:

27.5mm

Welle:

Länge der Schrauben-Wellen-81mm

Customized:

The motor can be designed &manufactured with customized request.

Verpackung Informationen:

Karton: 38x29xc14m

Hervorheben:

20X20X27mm NEMA 8

Schrittmotor 27mm NEMA 8

Sichernder Schrittmotor NEMA 8

Produkt-Beschreibung

Die externe Schraubenantriebsstruktur des 20-mm-Schraubenmotors mit externem Antrieb kann die Motorbewegung stabilisieren, die Wahrscheinlichkeit von Motorvibrationen und -resonanzen verringern und die Stabilität des Steuerungssystems verbessern.

Kompakte Struktur, geeignet für Anlässe mit begrenztem Platzangebot.

Merkmale:

Bipolare oder unipolare Versionen verfügbar
Hybrid-Stepper-Konstruktion
Erhältlich in Einzel- oder Doppelwellenausführung
Bereitstellung „mehrfacher internationaler Zertifizierungen“ für Geräte der High-Tech-Industrie und der Elektronikindustrie
Unsere Ingenieure werden sich innerhalb von 48 Stunden mit Ihnen in Verbindung setzen, um die beste Lösung zu finden

Motorspezifikationen

Schrittengel	1,8°
Rahmengröße	20 mm
Anzahl der Phasen	2 Phase
Nennstrom	0,5 A
Haltemoment	14 mN.m
Widerstand	5,5 Ohm
Induktivität	1,5 mH
Rotorträgheit	2 g-cm²
Motorgewicht	0,08 kg
Anzahl der Leads	4
Verbindung	Bipolar

Maße

Betriebsspezifikationen

Schrittwinkel: 1,8°

Maximale Temperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20: °C bis 100 °C

Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 M Ohm bei 500 VDC

Spannungsfestigkeit: 500 VDC für 1 Minute

Radialspiel der Welle:0,02Max.(450g-Last)

Axiales Wellenspiel: 0,08Max.(450g-Last)

Max.Radialkraft: 28 N (20 mm vom Flansch entfernt)

Max.Axialkraft): 10 N

Untermodelle

Körper Länge	Durchmesser der Schraube	Tonhöhe	Länge der Schraube
27mm 30mm 38mm 42mm 47mm	3.5	0,696	20 ~ 1000 m
		1.2192
		2.44
		4
	4	2
	4,76	5.08
	5	2
		4
		8
		5.08
	5.56	4,8765

Herunterladen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllen kann,

Wir können den Motor an Ihre Bedürfnisse anpassen

Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit besonderen Anforderungen, Steckverbinder usw.

Optionen:

Encoder	Bremse	Getriebe	Welle

Bitte klicken Sie auf das „Ein Angebot bekommenKlicken Sie unten auf die Schaltfläche, um uns Ihre Anforderungen mitzuteilen.
