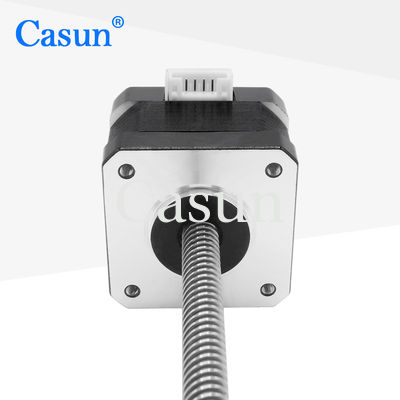

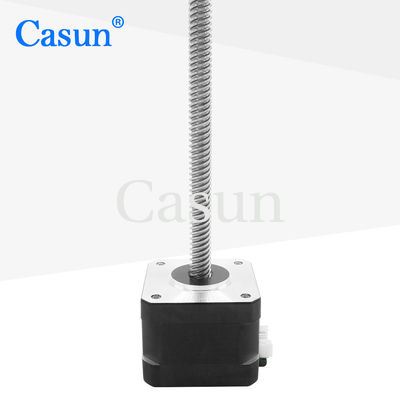

Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg
  • Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg
  • Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg
  • Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg
  • Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg
  • Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg

Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg

Herkunftsort China
Markenname Casun
Zertifizierung CE,ROHS,ISO
Modellnummer 42SHD0003-200NKH
Produkt-Details
Farbe:
Schwarz
gegenwärtig:
0.4Amp
Haltemoment:
280mN.m
Markieren:

Tr8*8 Schrittmotor NEMA 17

,

Schrittmotor 280mN.M NEMA 17

,

Schrittmotor der Kugelumlaufspindel-0.2kg

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1pc
Verpackung Informationen
Karton: 38x29xc14m
Lieferzeit
7-15 TAGE
Zahlungsbedingungen
D/A, T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit
40000+PCS+Month
Produkt-Beschreibung

Schrittmotor des Balls NEMA17 mit Leitspindelhaltemoment 280mN.m 0.2kg tr8*8 für CNC

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Hybrider Stepperbau

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • CER und RoHS genehmigten

  • Kundenbezogenheiten auf Anfrage

Maße



Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg 0







Bewegungsspezifikationen



Schritt-Engel



° 1,8

Fram-Größe



42mm

Zahl der Phase



2-phasig

Nennstrom



0.4Amp

Haltemoment



280 mN.m

Widerstand



30ohm

Induktanz



37mH

Rotor-Trägheit



² 38g-cm

Bewegungsgewicht



0.2kg

Leitspindel



Tr8X8

Verbindung



Zweipolig



Funktionierende Spezifikationen





Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute

Wellen-Radialspiel: 0.02Max. (450g-load)

Wellen-axiales Spiel: 0.08Max. (450g-load)

Max. Radialkraft: 28N (20mm vom Flansch)

Max. axiale Kraft): 10N







Drehmoment-Kurven







Submodelle



Modell Haltemoment Schritt-Winkel Bewegungslänge Art der Welle Nennstrom
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A





Körper-Länge Durchmesser der Schraube Neigung Länge der Schraube
20 Millimeter

34 Millimeter

40 Millimeter

48 Millimeter

60 Millimeter

5 2 20-1000 Millimeter
8
6,35 1,27
3,175
6,35
6,5 3
6,35
8 1
2
4
8
12



Download







Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:
Kodierer          |               Bremse           |              Getriebe            |           Welle

Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg 1 Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg 2 Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg 3 Tr8*8 280mN.M Schrittmotor NEMA 17 mit Kugelumlaufspindel-Schrittmotor der Leitspindel-0.2kg 4





Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
