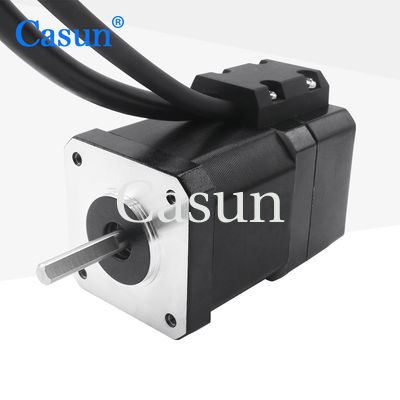

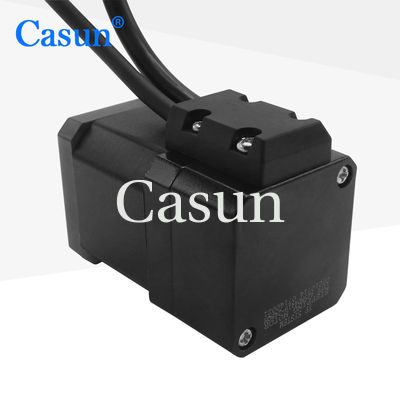

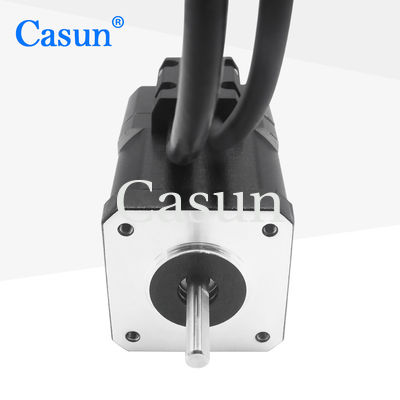

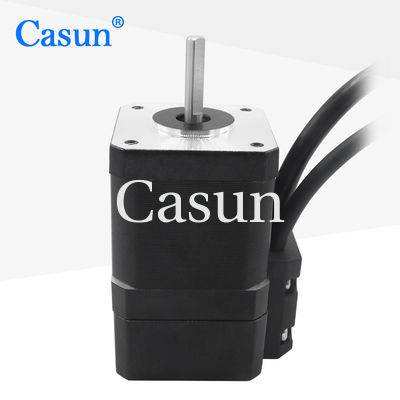

Schrittmotor Nem17 schloss Schleife 540mN.m 1.68Amp 0.5kg mit Kodierer mit Bremseinfachem Servomotor für CNC
Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.
Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.
Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.
Eigenschaften:
Schritt-Engel
|
° 1,8 |
Fram-Größe
|
42mm |
Zahl der Phase
|
2-phasig |
Nennstrom
|
1.68Amp |
Haltemoment
|
540mN.m |
Widerstand
|
Majestät 1,65 |
Induktanz
|
2.8mH |
Rotor-Trägheit
|
² 82g-cm |
Bewegungsgewicht
|
0,5 Kilogramm |
Kodierer Pulsh
|
2500 |
Verbindung
|
Zweipolig |
Motor
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Kodierer
Spannung: 5 v
Ertrag: + A - B + B - Z + Z -
Modell | Haltemoment | Schritt-Winkel | Länge | Art der Welle | Nennstrom |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D Shaft-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D Shaft-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D Shaft-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D Shaft-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D Shaft-24mm | 2.1A |
