Naher Schleifen-Schrittmotor
Created with Pixso.

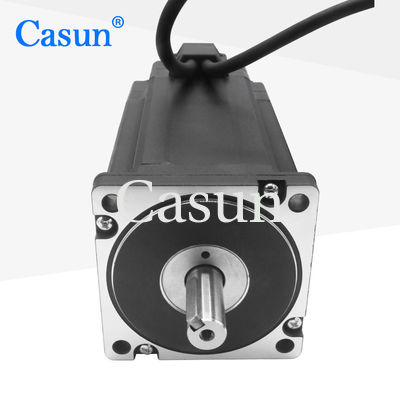

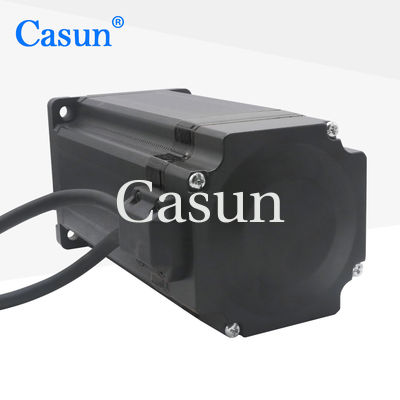

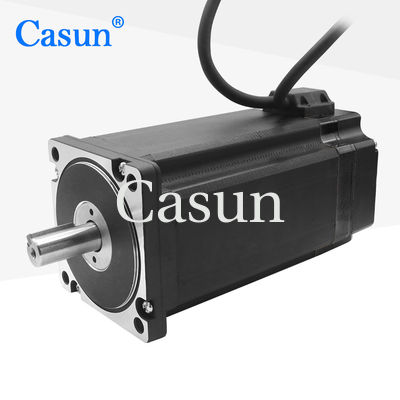

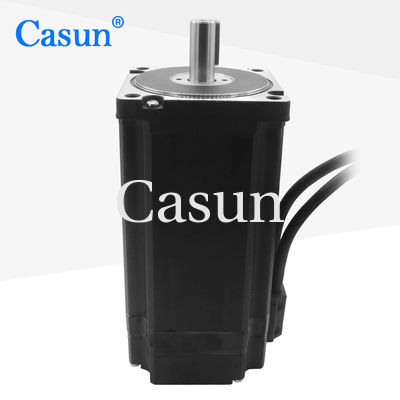

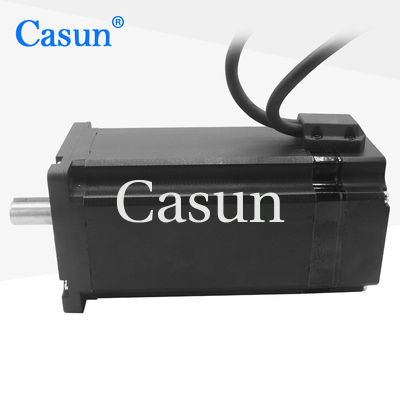

12Nm NEMA 34 Welle des Endlosschleifen-Motor-1000CPR 86 CNC Schrittmotor-34mm

12Nm NEMA 34 Welle des Endlosschleifen-Motor-1000CPR 86 CNC Schrittmotor-34mm

Markenbezeichnung: Casun
Modellnummer: 86SHD4509-34QH
Moq: 1pc
Preis: $49-$59
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Farbe:
Schwarz
Gegenwärtig/Phase:
6Amp
Haltemoment:
12N.m
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 38x29x18cm
Hervorheben:

12Nm Endlosschleifen-Motor NEMA 34

,

CNC 1000CPR 86 Schrittmotor

,

Endlosschleifen-Motor 1000CPR NEMA 34

Produkt-Beschreibung

NEMA 34 Kodierer 1000CPR 6A des Endlosschleifen-Schrittmotor-12Nm 2 Welle des Phase 86 CNC Schrittmotor-34mm

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Hybrider Stepperbau

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • CER und RoHS genehmigten

  • Kundenbezogenheiten auf Anfrage

Maße



12Nm NEMA 34 Welle des Endlosschleifen-Motor-1000CPR 86 CNC Schrittmotor-34mm 0







Bewegungsspezifikationen



Schritt-Engel



° 1,8

Fram-Größe



86 Millimeter

Zahl der Phase



2-phasig

Nennstrom



6 Ampere

Haltemoment



12N.m

Widerstand



0,69 Majestät

Induktanz



7.2mH

Rotor-Trägheit



² 3600g-cm

Bewegungsgewicht



5,5 Kilogramm

Kodierer Pulsh



1000

Verbindung



Zweipolig



Funktionierende Spezifikationen



Motor



Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute



Kodierer







Spannung: 5 v

Ertrag: + A - B + B - Z + Z -













Drehmoment-Kurven











Submodelle

Modell Haltemoment Schritt-Winkel Länge Art der Welle Nennstrom
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A

Download



Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:
Kodierer          |               Bremse           |              Getriebe            |           Welle

12Nm NEMA 34 Welle des Endlosschleifen-Motor-1000CPR 86 CNC Schrittmotor-34mm 1 12Nm NEMA 34 Welle des Endlosschleifen-Motor-1000CPR 86 CNC Schrittmotor-34mm 2 12Nm NEMA 34 Welle des Endlosschleifen-Motor-1000CPR 86 CNC Schrittmotor-34mm 3 12Nm NEMA 34 Welle des Endlosschleifen-Motor-1000CPR 86 CNC Schrittmotor-34mm 4





Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
