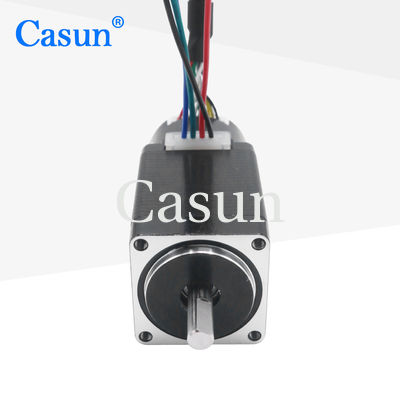

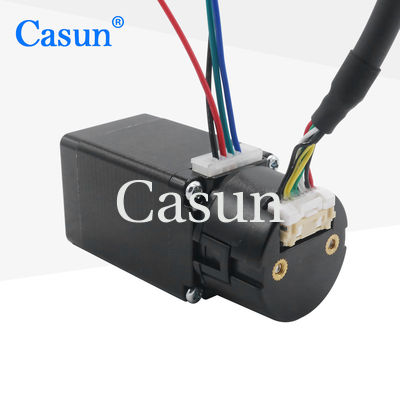

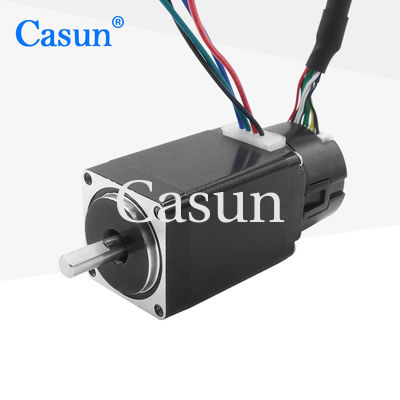

98mN.M 0.95Amp Schleifen-Bewegungskodierer-Schrittmotor NEMA 11 naher für CNC-Maschine

98mN.M 0.95Amp Schleifen-Bewegungskodierer-Schrittmotor NEMA 11 naher für CNC-Maschine

Markenbezeichnung:	Casun
Modellnummer:	28SHD4414-15BQ
Moq:	1 Stk
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Strom / Phase:

0.95Amp

Haltemoment:

98mN.m

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

0.95Amp naher Schleifen-Motor NEMA 11

naher Schleifen-Motor 98mN.M NEMA 11

Kodierer-Schrittmotor für CNC-Maschine

Produkt-Beschreibung

98mN.M 0,95A NEMA 11 Motor mit geschlossenem Regelkreis und Encoder, Schrittmotor für CNC-Maschinen

Nema11 Schrittmotor mit geschlossenem Regelkreis, 98mN.m, 0,95A mit Encoder für SMT-CNC-Maschinen. Die Hybrid-Schrittmotoren der Serie 42mm bieten ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie sie mit einem Mikroschritt-Treiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Standardversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion
Verfügbar in ein- oder doppelwelligen Versionen
CE- und RoHS-zertifiziert
Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Parameter	Wert
Schrittwinkel	1,8°
Rahmengröße	42 mm
Phasenanzahl	2 Phasen
Nennstrom	0,95A
Haltemoment	98mN.m
Widerstand	3,2 Ω
Induktivität	2,7mH
Rotorträgheit	12g-cm²
Motorgewicht	0,14 kg
Encoder-Impulse	2500
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Encoder

Spannung	5V
Ausgang	A + A - B + B - Z + Z -

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Länge	Wellentyp	Nennstrom
42SHD4950	0,13N.m	1,8°	20mm	D-Welle - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	D-Welle - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	D-Welle - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	D-Welle - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	D-Welle - 24mm	2,1A

Kundenspezifische Motorlösungen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Anpassungen umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Leitungen mit besonderen Anforderungen, Steckverbinder und mehr.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Angebot anfordern
