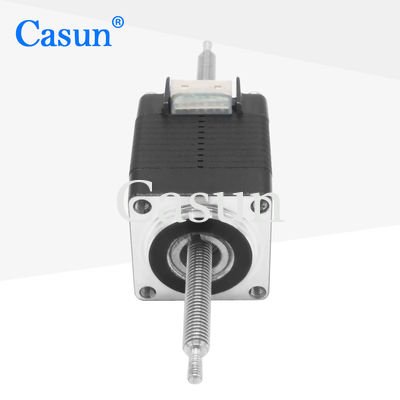

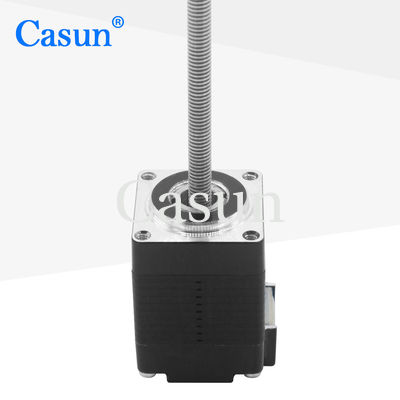

sichernder Schrittmotor 20mmx20mm NEMA 8 nicht für Fräsmaschine STM CNC

sichernder Schrittmotor 20mmx20mm NEMA 8 nicht für Fräsmaschine STM CNC

Markenbezeichnung:	Casun
Modellnummer:	20SHD0302-83T1
Moq:	1 Stk
Preis:	$13-$13.5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Aktuell:

0.5Amp

Haltemoment:

15mN.m

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

20mmx20mm NEMA 17

Sichernder Schrittmotor NEMA 17 nicht

20mm nicht sichernder Schrittmotor

Produkt-Beschreibung

20mmx20mm Nema 8 Nicht-Fang-Schrittmotor für STM CNC-Fräsmaschine

Nema17 Nicht-Fang-Schrittmotor mit Durchgangsschraube, 20mmx20mm Schrittmotor mit Schraube für STM CNC-Fräsmaschine. Die Hybrid-Schrittmotoren der Serie 42mm bieten ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie sie mit einem Mikroschritttreiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Basisversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion
Verfügbar in Einzel- oder Doppelwellenversionen
CE und RoHS-zertifiziert
Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	20 mm
Phasenanzahl	2 Phasen
Nennstrom	0,5 Ampere
Haltemoment	15 mN.m
Widerstand	5,1 Ohm
Induktivität	1,5 mH
Rotorträgheit	2 g-cm²
Motorgewicht	0,08 kg
Leitspindel	Tr3,35X0,6096
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute
Wellen-Radialspiel	0,02 Max. (450g-Last)
Wellen-Axialspiel	0,08 Max. (450g-Last)
Max. Radialkraft	28N (20mm von der Flansch)
Max. Axialkraft	10N

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13N.m	1,8°	20mm	D-Welle-20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	D-Welle-20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	D-Welle-20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	D-Welle-24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	D-Welle-24mm	2,1A

Kundenspezifische Optionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit speziellen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle
