Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Nicht sichernder Schrittmotor
Created with Pixso.

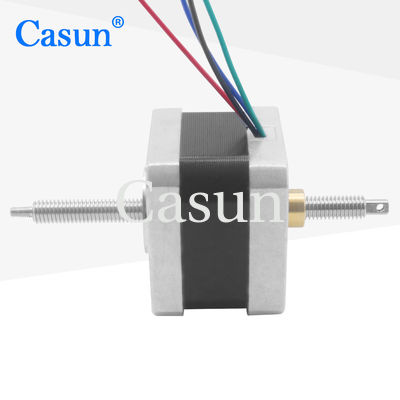

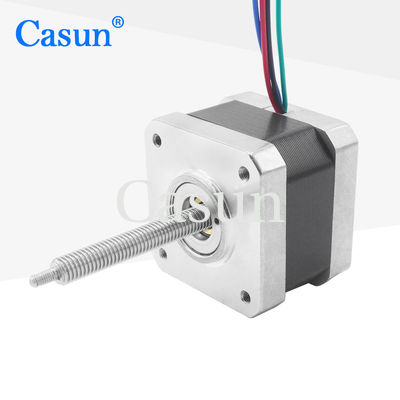

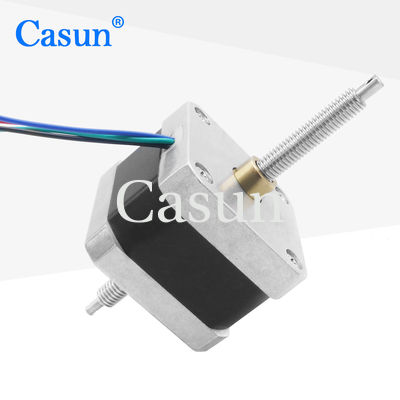

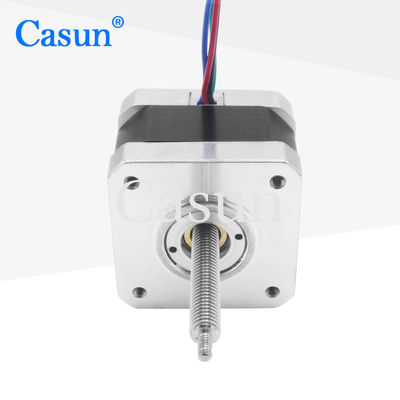

42X42mm bis Schrauben-nicht sicherndes Schrittmotor-NEMA 17 1.2Amp 260mN.M

Name

42X42mm bis Schrauben-nicht sicherndes Schrittmotor-NEMA 17 1.2Amp 260mN.M

Markenbezeichnung: Casun
Modellnummer: 42SHD40114-96TP1
Moq: 1 Stk
Preis: $17.5-$18
Zahlungsbedingungen: D/a, t/t, l/c, d/p
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Farbe:
Schwarz
Aktuell:
1.2Amp
Haltemoment:
260mN.m
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

Durch Schrauben-nicht sichernden Schrittmotor

,

42X42mm nicht sichernder Schrittmotor

,

NEMA 17 des Schrittmotor-1.2Amp

Produkt-Beschreibung

Nema17 Schrittmotor 42mmX42mm durchschraubender Schraubmotor Non Captive 42-Motor mit Schraube für CNC-Fräsmaschinen

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • CE- und RoHS-Genehmigung

  • Anpassungen auf Anfrage

Abmessungen

42X42mm bis Schrauben-nicht sicherndes Schrittmotor-NEMA 17 1.2Amp 260mN.M 0







Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



42 mm

Anzahl der Phasen



Phase 2

Nennstrom



1.2Amp

Haltemoment



260 mN.m.

Widerstand



2.5 Ohm

Induktivität



3.3mH

Rotor Trägheit



38 g-cm2

Motorgewicht



0.2 kg

Schraube aus Blei



Tr6.35X1

Verbindung



Bipolar



Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Max. Achskraft):10N







Drehmomentkurven





Untermodelle



Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm. D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Körperlänge Durchmesser der Schraube Schwingung Länge der Schraube
20 mm

34 mm

40 mm

48 mm

60 mm
 		 5 2 20 bis 1000 mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



Herunterladen







Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

42X42mm bis Schrauben-nicht sicherndes Schrittmotor-NEMA 17 1.2Amp 260mN.M 1 42X42mm bis Schrauben-nicht sicherndes Schrittmotor-NEMA 17 1.2Amp 260mN.M 2 42X42mm bis Schrauben-nicht sicherndes Schrittmotor-NEMA 17 1.2Amp 260mN.M 3 42X42mm bis Schrauben-nicht sicherndes Schrittmotor-NEMA 17 1.2Amp 260mN.M 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.











Umbauten:

Nicht sichernder Schrittmotor Nema11

Durch Schrauben-nicht sichernden Schrittmotor

Casun-Schrittmotor für Fräsmaschine
