Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Kugelumlaufspindel-Schrittmotor
Created with Pixso.

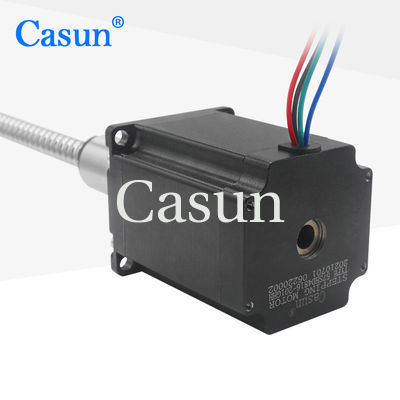

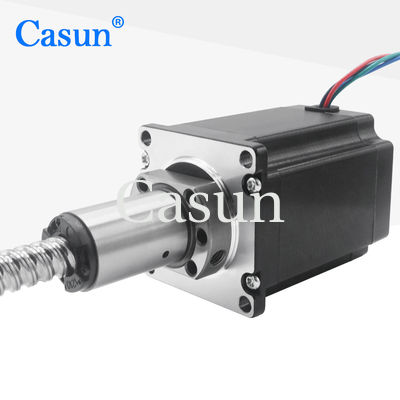

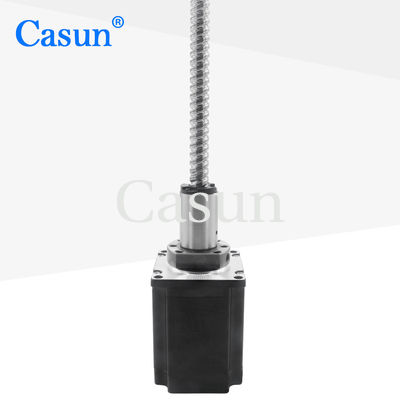

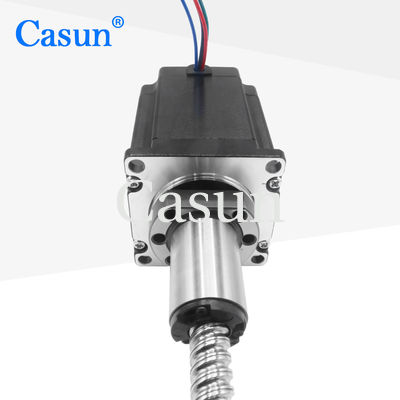

2000mNm 4A Kugelumlaufspindel-Schrittmotor-Hybridlinear-Verstellgerät 76mm NEMA 23 24mm

Name

2000mNm 4A Kugelumlaufspindel-Schrittmotor-Hybridlinear-Verstellgerät 76mm NEMA 23 24mm

Markenbezeichnung: Casun
Modellnummer: 57SHD4816-201GHH
Moq: 1pc
Preis: $100-$102
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Color:
black
gegenwärtig:
3A
Haltemoment:
2000mN.m
Customized:
The motor can be designed &manufactured with customized request.
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

4A Kugelumlaufspindel NEMA 23

,

2000mNm NEMA 23

,

76mm 24mm Kugelumlaufspindel-Schrittmotor

Produkt-Beschreibung

NEMA 23 Durchmesser-Führungs-Länge 201mm des externe Kugelumlaufspindel-lineare Schrittmotor-2000mNm 4.0A 76mm 24mm für 3D

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Hybrider Stepperbau

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • CER und RoHS genehmigten

  • Kundenbezogenheiten auf Anfrage

Maße



2000mNm 4A Kugelumlaufspindel-Schrittmotor-Hybridlinear-Verstellgerät 76mm NEMA 23 24mm 0







Bewegungsspezifikationen



Schritt-Engel



° 1,8

Fram-Größe



42 Millimeter

Zahl der Phase



2-phasig

Nennstrom



3A

Haltemoment



2000 mN.m

Widerstand



0.95ohm

Induktanz



3.6mH

Rotor-Trägheit



² 460g-cm

Bewegungsgewicht



1.4kg

Leitspindel



SPS01210-2.8

Verbindung



Zweipolig



Funktionierende Spezifikationen





Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute

Wellen-Radialspiel: 0.02Max. (450g-load)

Wellen-axiales Spiel: 0.08Max. (450g-load)

Max. Radialkraft: 28N (20mm vom Flansch)

Max. axiale Kraft): 10N







Drehmoment-Kurven







Submodelle



Modell Haltemoment Schritt-Winkel Bewegungslänge Art der Welle Nennstrom
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A





Körper-Länge Durchmesser der Schraube Neigung Länge der Schraube
20 Millimeter

34 Millimeter

40 Millimeter

48 Millimeter

60 Millimeter
 		 5 2 20-1000 Millimeter
8
6,35 1,27
3,175
6,35
6,5 3
6,35
8 1
2
4
8
12



Download







Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:
Kodierer          |               Bremse           |              Getriebe            |           Welle

2000mNm 4A Kugelumlaufspindel-Schrittmotor-Hybridlinear-Verstellgerät 76mm NEMA 23 24mm 1 2000mNm 4A Kugelumlaufspindel-Schrittmotor-Hybridlinear-Verstellgerät 76mm NEMA 23 24mm 2 2000mNm 4A Kugelumlaufspindel-Schrittmotor-Hybridlinear-Verstellgerät 76mm NEMA 23 24mm 3 2000mNm 4A Kugelumlaufspindel-Schrittmotor-Hybridlinear-Verstellgerät 76mm NEMA 23 24mm 4





Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
