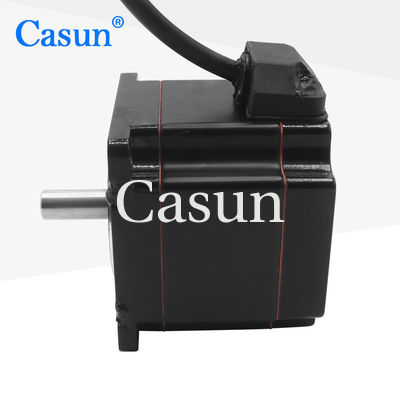

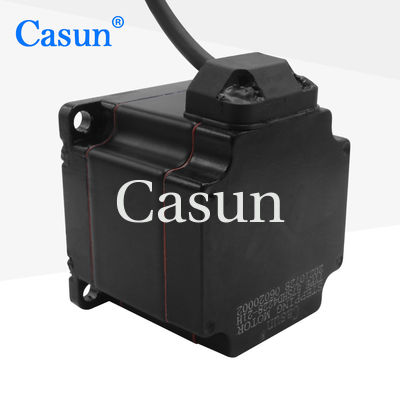

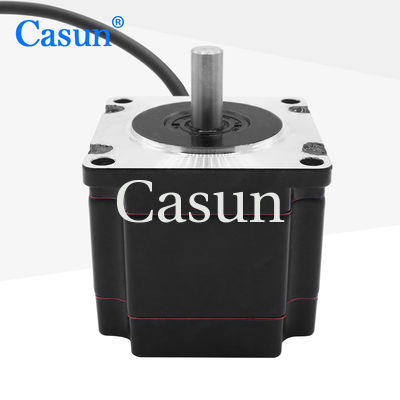

Der 57mm Hybridschrittmotor kann den Rotationswinkel genau steuern, der für Felder passend ist, die Hochpräzisionssteuerung erfordern
Waagerecht ausgerichtete Geschwindigkeit der Millisekunde Warte, passend für Situationen mit Hochgeschwindigkeitswarteanforderungen
Eigenschaften:
Schritt-Engel |
° 1,8 |
Fram-Größe |
57 Millimeter |
Zahl der Phase |
2-phasig |
Nennstrom |
2,5 A |
Haltemoment |
1100 mN.m |
Widerstand |
1,15 Ohm |
Induktanz |
3,3 mH |
Rotor-Trägheit |
² 72 Gcm |
Bewegungsgewicht |
0,62 Kilogramm |
Zahl von Führungen |
4 |
Verbindung |
Zweipolig |
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Modell | Haltemoment | Schritt-Winkel | Länge | Art der Welle | Nennstrom |
57SHD4013-21B | 0.6N.m | 1.8° | 41mm | D Shaft-21mm | 1.0A |
57SHD4415-21B | 1.1N.m | 1.8° | 54mm | D Shaft-21mm | 3.0A |
57SHD4816-21B | 2.0N.m | 1.8° | 76mm | D Shaft-21mm | 3.0A |
57SHD4913-21B | 2.5N.m | 1.8° | 83mm | D Shaft-21mm | 3.0A |
57SHD4934-20B | 3.0N.m | 1.8° | 100mm | D Shaft-20mm | 3.0A |
