Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

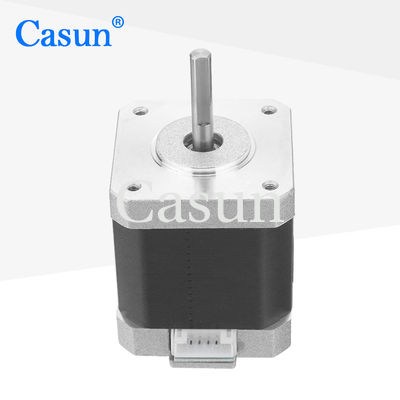

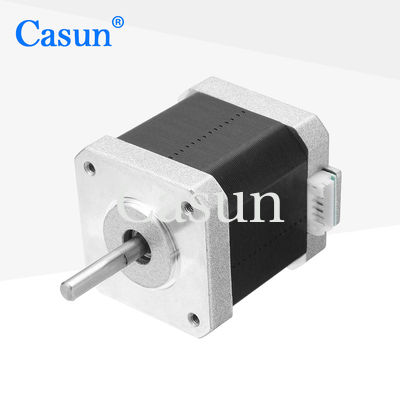

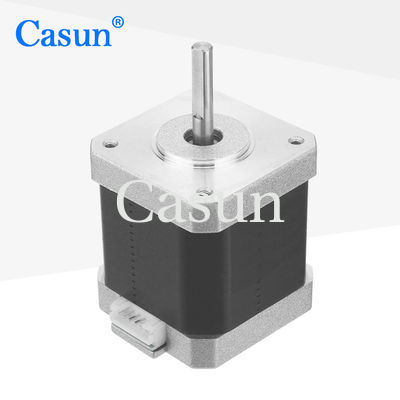

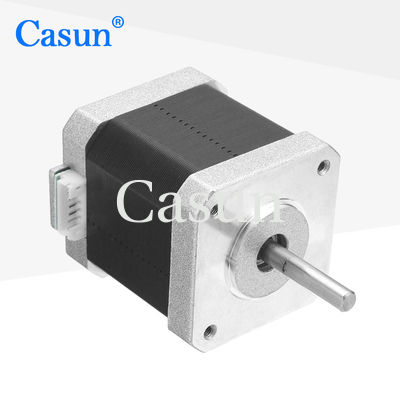

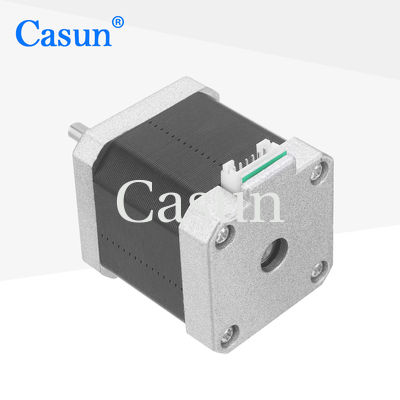

Zweiphasenschrittmotor 48mm Casun 480mNm NEMA 17 1,8 Grad

Zweiphasenschrittmotor 48mm Casun 480mNm NEMA 17 1,8 Grad

Markenbezeichnung: Casun
Modellnummer: 42SHD0425-24B
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Schrittengel:
1.8°
Haltemoment:
480mN.m
Gegenwärtig:
1.5A
Motorlänge:
48mm
Welle:
Flache Prägelänge der Wellen-24mm
angepasst:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14cm
Hervorheben:

Zweiphasenschrittmotor 480mNm

,

48mm NEMA 17 1

,

8 Grad

Produkt-Beschreibung

In einer Strecke der Größen, liefert die 42mm hybride Schrittmotor-Reihe starken Haltemoment.



Zu Erschütterung vermindern und eine größere Schrittentschließung produzieren, Gebrauch mit einem microstepping Fahrer.



Wählen Sie eine Standardversion vor oder bitten Sie um eine besonders konfigurierte Version.



Eigenschaften:

  • Versionen in Einpol- oder in zweipoligem werden angeboten.

  • Für elektronische industrielle Ausrüstung und High-Tech-Industrie-Ausrüstung

  • Verfügbar in den Veränderungen mit einer einfachen oder doppelten Welle

  • Sachverständige Herstellungsforschung und entwicklung

  • Mit einer 12-jährigen Geschichte in China und in mehr als 800 Kunden diente





Bewegungsspezifikationen



Schritt-Engel

° 1,8

Fram-Größe

42 Millimeter

Zahl der Phase

2-phasig

Nennstrom

1,5 A

Haltemoment

480 mN.m

Widerstand

2,0 Ohm

Induktanz

2,8 mH

Rotor-Trägheit

² 72 Gcm

Bewegungsgewicht

0,38 Kilogramm

Zahl von Führungen

4

Verbindung

Zweipolig

Auftritt

Zweiphasenschrittmotor 48mm Casun 480mNm NEMA 17 1,8 Grad 0

Maße



Zweiphasenschrittmotor 48mm Casun 480mNm NEMA 17 1,8 Grad 1


Funktionierende Spezifikationen

Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute







Drehmoment-Kurven















Submodelle

Modell Haltemoment Schritt-Winkel Bewegungslänge Art der Welle Nennstrom
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A





Download

Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:

Kodierer

Bremse

Getriebe

Welle

Zweiphasenschrittmotor 48mm Casun 480mNm NEMA 17 1,8 Grad 2 Zweiphasenschrittmotor 48mm Casun 480mNm NEMA 17 1,8 Grad 3 Zweiphasenschrittmotor 48mm Casun 480mNm NEMA 17 1,8 Grad 4 Zweiphasenschrittmotor 48mm Casun 480mNm NEMA 17 1,8 Grad 5



Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
