Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

【42SHD0407】 Höhendrehmoment zweipoliges 1,8 Grad 42X42mm NEMA 17  Hybrider Schritt-Motor für CNC-Ausrüstung mit Bescheinigung

Name

【42SHD0407】 Höhendrehmoment zweipoliges 1,8 Grad 42X42mm NEMA 17  Hybrider Schritt-Motor für CNC-Ausrüstung mit Bescheinigung

Markenbezeichnung: Casun
Modellnummer: 42SHD0407-24B
Moq: 1 Stk
Preis: $3.14-$5
Zahlungsbedingungen: D/a, t/t, l/c, d/p
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Stiefengel:
1,8°
Haltemoment:
350mN.m
Aktuell:
1.2A
Motorlänge:
48mm
Welle:
Flache Prägelänge der Wellen-24mm
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

42SHD0407 NEMA 17 Hybrid-Schrittmotor

Produkt-Beschreibung

Die 42mm Hybrid Stepper Motor Series hat in der Regel eine höhere Leistung und ein höheres Drehmoment im Vergleich zu einem großen Schrittmotor.

Im Vergleich zu kleineren Schrittmotoren verfügen 42mm-Schrittmotoren in der Regel über höhere Drehgeschwindigkeiten.



Eigenschaften:

  • Die beste Lösung wird von unseren Ingenieuren in Kontakt mit Ihnen innerhalb von 48 Stunden angeboten werden

  • für die Hochtechnologieindustrie und für Geräte der elektronischen Industrie

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Berufliche Forschung und Entwicklung

  • Seit 12 Jahren in China und mehr als 800 Kunden bedient





Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

42 mm

Anzahl der Phasen

Phase 2

Nennstrom

1.2 A

Haltemoment

350 mNm

Widerstand

2.2 Ohm

Induktivität

20,8 mH

Rotor Trägheit

72 g/cm2

Motorgewicht

0.38 kg

Anzahl der Leads

4

Verbindung

Bipolar

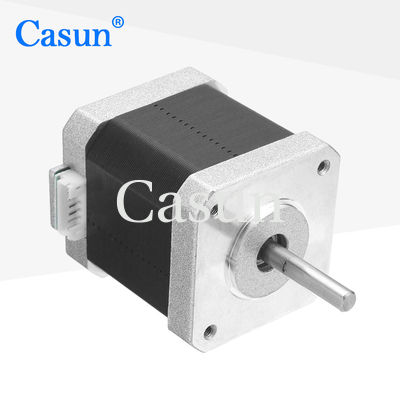

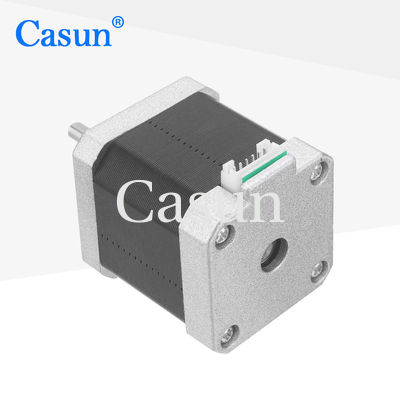

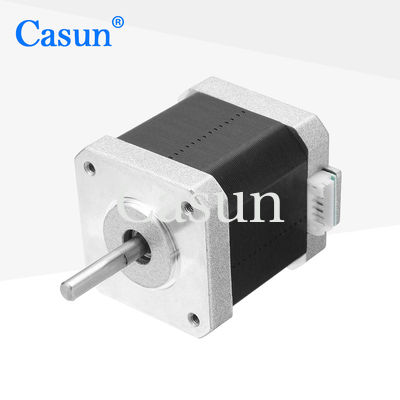

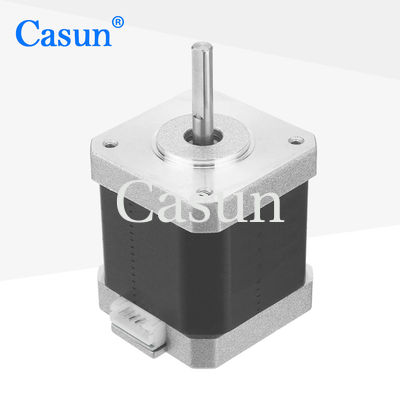

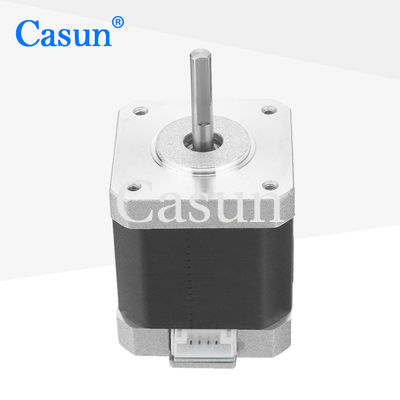

Aussehen

【42SHD0407】 Höhendrehmoment zweipoliges 1,8 Grad 42X42mm NEMA 17  Hybrider Schritt-Motor für CNC-Ausrüstung mit Bescheinigung 0

Abmessungen

【42SHD0407】 Höhendrehmoment zweipoliges 1,8 Grad 42X42mm NEMA 17  Hybrider Schritt-Motor für CNC-Ausrüstung mit Bescheinigung 1


Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm. D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht
【42SHD0407】 Höhendrehmoment zweipoliges 1,8 Grad 42X42mm NEMA 17  Hybrider Schritt-Motor für CNC-Ausrüstung mit Bescheinigung 2 【42SHD0407】 Höhendrehmoment zweipoliges 1,8 Grad 42X42mm NEMA 17  Hybrider Schritt-Motor für CNC-Ausrüstung mit Bescheinigung 3 【42SHD0407】 Höhendrehmoment zweipoliges 1,8 Grad 42X42mm NEMA 17  Hybrider Schritt-Motor für CNC-Ausrüstung mit Bescheinigung 4 【42SHD0407】 Höhendrehmoment zweipoliges 1,8 Grad 42X42mm NEMA 17  Hybrider Schritt-Motor für CNC-Ausrüstung mit Bescheinigung 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
