Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

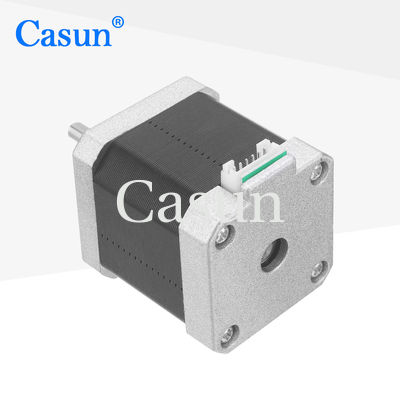

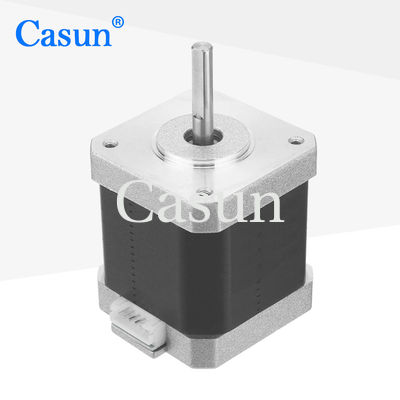

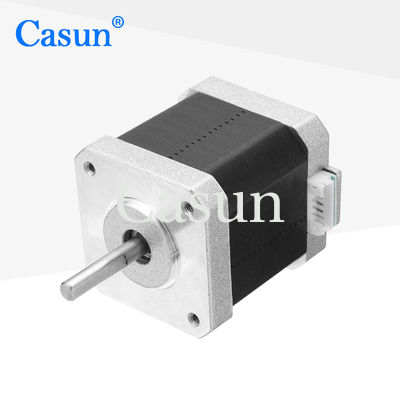

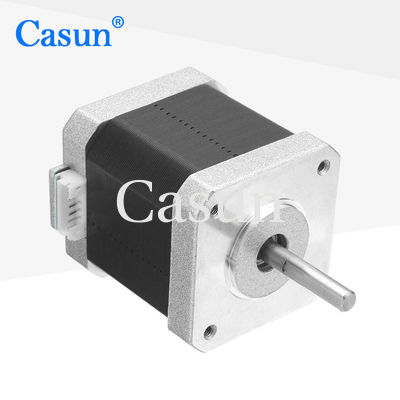

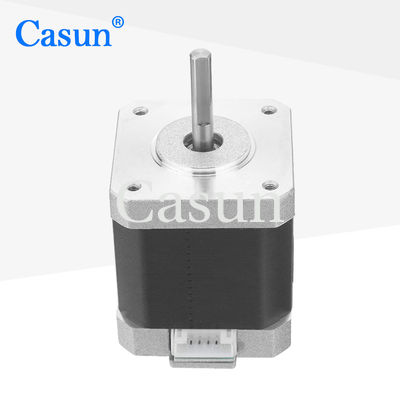

Schrittmotor 【42SHD0409】 hoher Qualität 42*42*48mm Hybrid2 Phase NEMA 17 12V 42N.cm für xyz Achse

Name

Schrittmotor 【42SHD0409】 hoher Qualität 42*42*48mm Hybrid2 Phase NEMA 17 12V 42N.cm für xyz Achse

Markenbezeichnung: Casun
Modellnummer: 42SHD0409-17B
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Schrittengel:
1.8°
Haltemoment:
420mN.m
Gegenwärtig:
0.5A
Motorlänge:
48mm
Welle:
Flache Prägelänge der Wellen-17mm
angepasst:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14cm
Hervorheben:

42 N.cm Hybrid-Schrittmotor

,

2-Phasen-Hybrid-Schrittmotor

,

12V Hybrid-Schrittmotor

Produkt-Beschreibung

Die 42-mm-Hybrid-Schrittmotorserie ist ein digitaler Motor mit sehr präzisen Schrittwinkeln.

Sie können über einen langen Zeitraum stabil arbeiten und werden nicht so leicht durch äußere Störungen beeinträchtigt.



Merkmale:

  • Zehn Jahre Garantie und sicheres Einkaufen

  • Für High-Tech-Industrie und Ausrüstung der Elektronikindustrie

  • Erhältlich in Einzel- oder Doppelwellenausführung

  • Jedes Schrittmotormodell kann in verschiedenen Situationen eingesetzt werden

  • Seit 12 Jahren in China etabliert und hat mehr als 800 Kunden betreut





Motorspezifikationen



Schrittengel

1,8°

Rahmengröße

42 mm

Anzahl der Phasen

2 Phase

Nennstrom

0,5 A

Haltemoment

420 mN.m

Widerstand

24 Ohm

Induktivität

32 mH

Rotorträgheit

72 g-cm²

Motorgewicht

0,38 kg

Anzahl der Leads

4

Verbindung

Bipolar

Aussehen

Schrittmotor 【42SHD0409】 hoher Qualität 42*42*48mm Hybrid2 Phase NEMA 17 12V 42N.cm für xyz Achse 0

Maße

Schrittmotor 【42SHD0409】 hoher Qualität 42*42*48mm Hybrid2 Phase NEMA 17 12V 42N.cm für xyz Achse 1


Betriebsspezifikationen

Schrittwinkel: 1,8°

Maximale Temperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20: °C bis 100 °C

Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 M Ohm bei 500 VDC

Spannungsfestigkeit: 500 VDC für 1 Minute







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Art der Welle Nennstrom
42SHD4950 0,13 Nm 1,8° 20mm D Schaft: 20 mm 1,0A
42SHD4003 0,26 Nm 1,8° 34mm D Schaft: 20 mm 0,4A
42SHD0261 0,45 Nm 1,8° 40mm D Schaft: 20 mm 1,68A
42SHD4425 0,59 Nm 1,8° 48mm D Schaft: 24 mm 2,0A
42SHD4813 0,8 Nm 1,8° 60mm D Schaft: 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllen kann,

Wir können den Motor an Ihre Bedürfnisse anpassen


Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit besonderen Anforderungen, Steckverbinder usw.

Optionen:

Encoder

Bremse

Getriebe

Welle
Schrittmotor 【42SHD0409】 hoher Qualität 42*42*48mm Hybrid2 Phase NEMA 17 12V 42N.cm für xyz Achse 2 Schrittmotor 【42SHD0409】 hoher Qualität 42*42*48mm Hybrid2 Phase NEMA 17 12V 42N.cm für xyz Achse 3 Schrittmotor 【42SHD0409】 hoher Qualität 42*42*48mm Hybrid2 Phase NEMA 17 12V 42N.cm für xyz Achse 4 Schrittmotor 【42SHD0409】 hoher Qualität 42*42*48mm Hybrid2 Phase NEMA 17 12V 42N.cm für xyz Achse 5



Bitte klicken Sie auf das „Ein Angebot bekommenKlicken Sie unten auf die Schaltfläche, um uns Ihre Anforderungen mitzuteilen.



Umbauten:

2 Phase Bipolar Stepper Motor

Nema 6 Bipolar Stepper Motor

42 N.cm Hybrid-Schrittmotor
