Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Leitspindel-Schrittmotor
Created with Pixso.

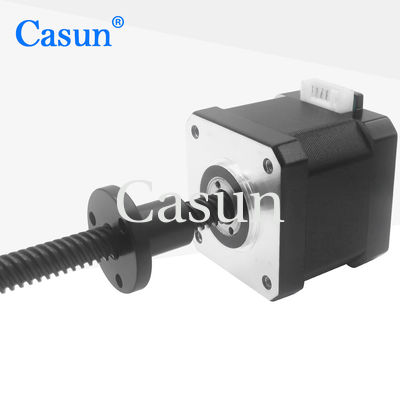

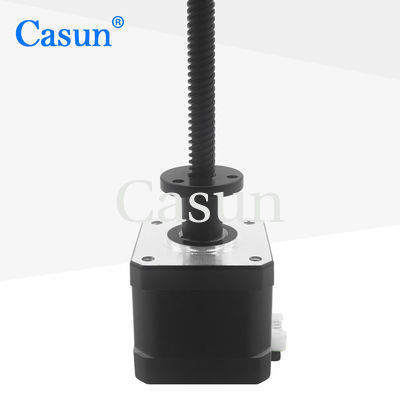

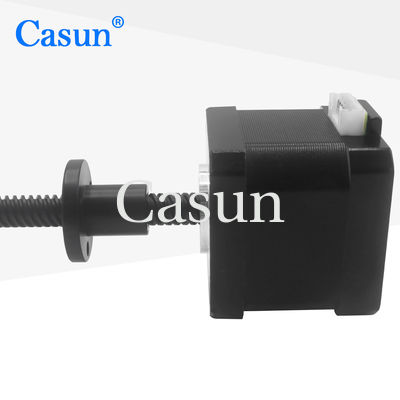

450mN.M 0.3kg Tr8*4 Schrittmotor NEMA 17 mit Leitspindel

Name

450mN.M 0.3kg Tr8*4 Schrittmotor NEMA 17 mit Leitspindel

Markenbezeichnung: Casun
Modellnummer: 42SHD0244A-306NLH
Moq: 1pc
Preis: $12-$12.8
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Farbe:
Schwarz
Gegenwärtig:
2Amp
Haltemoment:
450mN.m
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

Tr8*4 Schrittmotor NEMA 17

,

0.3kg Schrittmotor NEMA 17 mit Leitspindel

,

450mN.M Lead Screw Stepper Motor

Produkt-Beschreibung

Schrittmotor NEMA17 mit Leitspindelhaltemoment 450mN.m 0.3kg tr8*4 für 3D

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Hybrider Stepperbau

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • CER und RoHS genehmigten

  • Kundenbezogenheiten auf Anfrage

Maße



450mN.M 0.3kg Tr8*4 Schrittmotor NEMA 17 mit Leitspindel 0







Bewegungsspezifikationen



Schritt-Engel



° 1,8

Fram-Größe



42 Millimeter

Zahl der Phase



2-phasig

Nennstrom



2Amp

Haltemoment



450 mN.m

Widerstand



1,1 Ohm

Induktanz



2,6 mH

Rotor-Trägheit



² 57g-cm

Bewegungsgewicht



0.3kg

Leitspindel



Tr8X4

Verbindung



Zweipolig



Funktionierende Spezifikationen





Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute

Wellen-Radialspiel: 0.02Max. (450g-load)

Wellen-axiales Spiel: 0.08Max. (450g-load)

Max. Radialkraft: 28N (20mm vom Flansch)

Max. axiale Kraft): 10N







Drehmoment-Kurven

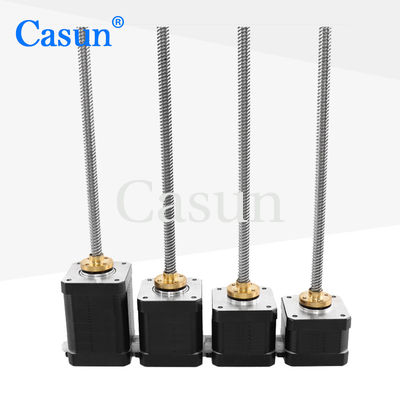

Submodelle



Modell Haltemoment Schritt-Winkel Bewegungslänge Art der Welle Nennstrom
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A





Körper-Länge Durchmesser der Schraube Neigung Länge der Schraube
20 Millimeter

34 Millimeter

40 Millimeter

48 Millimeter

60 Millimeter
 		 5 2 20-1000 Millimeter
8
6,35 1,27
3,175
6,35
6,5 3
6,35
8 1
2
4
8
12



Download







Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:
Kodierer          |               Bremse           |              Getriebe            |           Welle

450mN.M 0.3kg Tr8*4 Schrittmotor NEMA 17 mit Leitspindel 1 450mN.M 0.3kg Tr8*4 Schrittmotor NEMA 17 mit Leitspindel 2 450mN.M 0.3kg Tr8*4 Schrittmotor NEMA 17 mit Leitspindel 3 450mN.M 0.3kg Tr8*4 Schrittmotor NEMA 17 mit Leitspindel 4





Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
