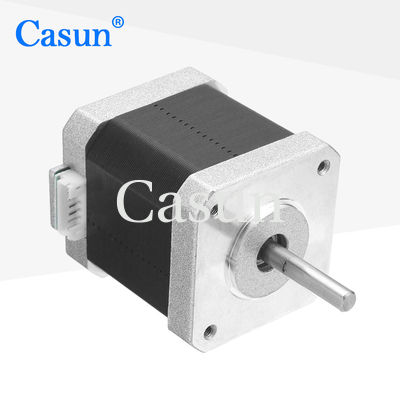

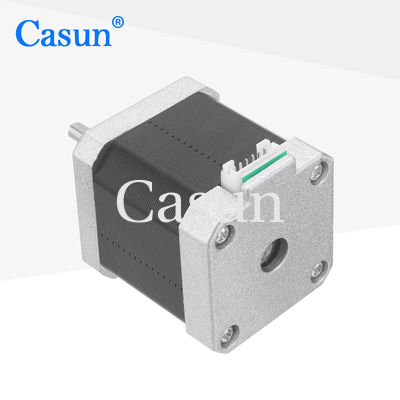

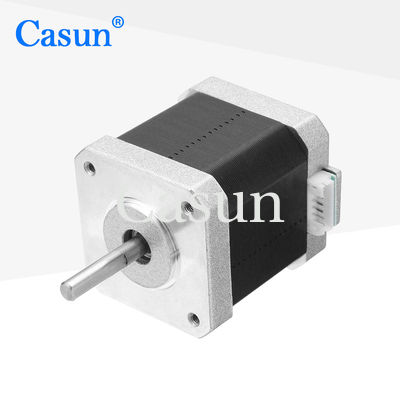

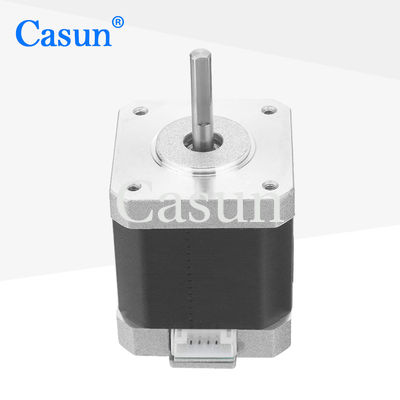

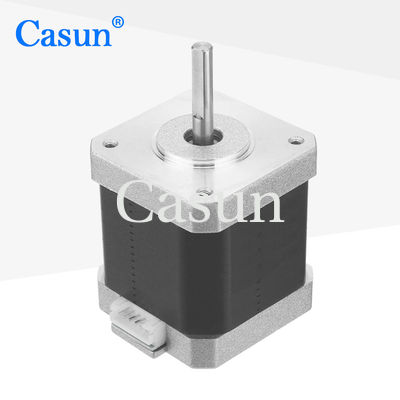

【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig
  • 【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig
  • 【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig
  • 【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig
  • 【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig
  • 【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig
  • 【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig
【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig

【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig

Herkunftsort China
Markenname Casun
Zertifizierung CE,ROHS,ISO
Modellnummer 42SHD0438-30B
Produkt-Details
Schrittengel:
1.8°
Haltemoment:
540mN.m
Gegenwärtig:
1.68A
Motorlänge:
48mm
Welle:
Flache Prägelänge der Wellen-30mm
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1pc
Preis
$3.14-$5
Verpackung Informationen
Karton: 36x29x14cm
Lieferzeit
7-15 TAGE
Zahlungsbedingungen
D/A, T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit
40000+PCS+Month
Produkt-Beschreibung

Die 42-mm-Hybrid-Schrittmotorserie hat ein relativ hohes Drehmoment und kann eine hohe Geschwindigkeit aufrechterhalten.

Seine Welle hält hohen Belastungen stand und eignet sich für verschiedene Anwendungen wie Druckmaschinen, Automatisierungsgeräte und Roboter.



Merkmale:

  • Jedes Schrittmotormodell kann in verschiedenen Situationen eingesetzt werden.

  • Händler gesucht!!

  • Erhältlich in Einzel- oder Doppelwellenausführung

  • Hohes Drehmoment und hohe Präzision

  • Seit 12 Jahren in China etabliert und hat mehr als 800 Kunden betreut





Motorspezifikationen



Schrittengel

1,8°

Rahmengröße

42 mm

Anzahl der Phasen

2 Phase

Nennstrom

1,68 A

Haltemoment

540 mN.m

Widerstand

1,65 Ohm

Induktivität

2,8 mH

Rotorträgheit

72 g-cm²

Motorgewicht

0,38 kg

Anzahl der Leads

4

Verbindung

Bipolar

Aussehen

【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig 0

Maße

【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig 1


Betriebsspezifikationen

Schrittwinkel: 1,8°

Maximale Temperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20: °C bis 100 °C

Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 M Ohm bei 500 VDC

Spannungsfestigkeit: 500 VDC für 1 Minute







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Art der Welle Nennstrom
42SHD4950 0,13 Nm 1,8° 20mm D Schaft: 20 mm 1,0A
42SHD4003 0,26 Nm 1,8° 34mm D Schaft: 20 mm 0,4A
42SHD0261 0,45 Nm 1,8° 40mm D Schaft: 20 mm 1,68A
42SHD4425 0,59 Nm 1,8° 48mm D Schaft: 24 mm 2,0A
42SHD4813 0,8 Nm 1,8° 60mm D Schaft: 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllen kann,

Wir können den Motor an Ihre Bedürfnisse anpassen


Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit besonderen Anforderungen, Steckverbinder usw.

Optionen:

Encoder

Bremse

Getriebe

Welle
【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig 2 【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig 3 【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig 4 【42SHD0438】 1,8 Grad 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm 4 Drähte Schrittmotor-NEMA 17 zweipolig 5
