4.5N 2.3KG NEMA 34 übersetzte kleinen übersetzten Schrittmotor Schrittmotor Casun

4.5N 2.3KG NEMA 34 übersetzte kleinen übersetzten Schrittmotor Schrittmotor Casun

2.3KG übersetzter Schrittmotor NEMA 34

4.5N übersetzter Schrittmotor NEMA 34

4.5N 2.3KG NEMA 34

Herkunftsort:

China

Markenname:

Casun

Zertifizierung:

CE,ROHS,ISO

Modellnummer:

86SHD4101-10G

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Gegenwärtig/Phase:
4.0Amp
Produktname:
Schrittmotor mit übersetzt
Bewegungslänge:
76mm
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1pc
Preis
$48.38-$51.38
Verpackung Informationen
Karton: 36x29x14cm
Lieferzeit
7-15 TAGE
Zahlungsbedingungen
D/A, T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit
40000+PCS+Month
VERWANDTE PRODUKTE
Treten Sie mit uns in Verbindung
86-020-36907671
Kontakt jetzt
Produkt-Beschreibung

NEMA34 übersetzte Schrittmotor des Schrittmotor-4.5N 2.3KG für den Druck, chemische Instrumente

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Hybrider Stepperbau

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • CER und RoHS genehmigten

  • Kundenbezogenheiten auf Anfrage

Maße



4.5N 2.3KG NEMA 34 übersetzte kleinen übersetzten Schrittmotor Schrittmotor Casun 0







Bewegungsspezifikationen



Schritt-Engel



° 1,8

Fram-Größe



86mm

Zahl der Phase



2-phasig

Nennstrom



4.0Amp

Haltemoment



4.5N.m

Widerstand



0.87om

Induktanz



7.3mH

Rotor-Trägheit



² 1400g-cm

Bewegungsgewicht



2.3kg

Getriebeuebersetzung





10:1

Verbindung



Zweipolig



Funktionierende Spezifikationen



Motor



Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute



Getriebe



Unterkunft des Materials: Metall
Tragen am Ertrag: Kugellager
Max.Radial-Last (12mm vom Flansch): ≤80N
Axiale Last Max.Shaft: ≤30N
Radialspiel der Welle (nahe flanschen): ≤0.06mm
Axiales Spiel der Welle: ≤0.3mm
Rückprall am Nulllast: 1.5°











Drehmoment-Kurven









Submodelle

Bewegungslänge Länge des Getriebes Raio Leistungsfähigkeit
34 Millimeter

40 Millimeter

48 Millimeter

60 Millimeter
27,2 Millimeter 3,71 90%
5,18
35 Millimeter 13,76 80%
19,2
26,8
42,7 Millimeter 51 70%
71
99,5
139


Download





Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:

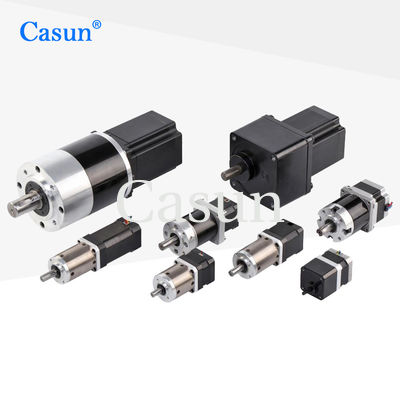

Kodierer          |               Bremse           |              Getriebe            |           Welle

4.5N 2.3KG NEMA 34 übersetzte kleinen übersetzten Schrittmotor Schrittmotor Casun 1 4.5N 2.3KG NEMA 34 übersetzte kleinen übersetzten Schrittmotor Schrittmotor Casun 2 4.5N 2.3KG NEMA 34 übersetzte kleinen übersetzten Schrittmotor Schrittmotor Casun 3 4.5N 2.3KG NEMA 34 übersetzte kleinen übersetzten Schrittmotor Schrittmotor Casun 4





Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
