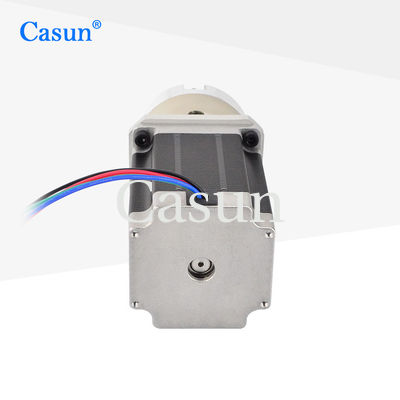

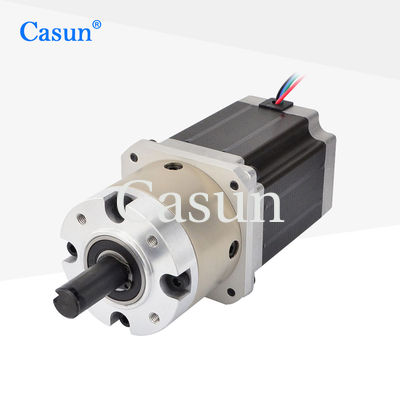

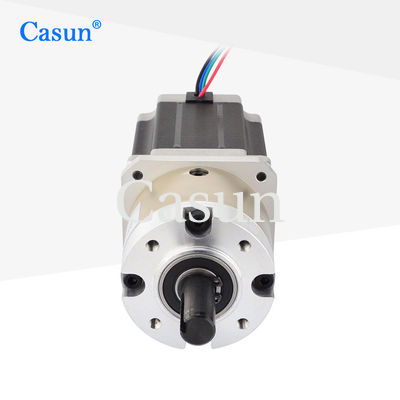

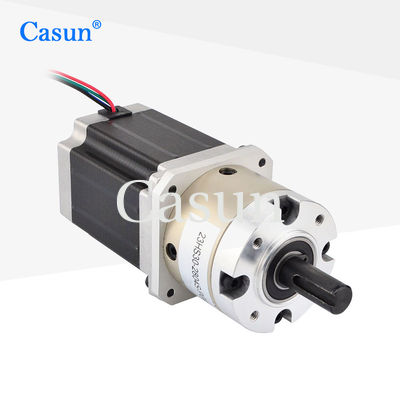

übersetzter Schrittmotor 57X57mm NEMA 23 mit planetarischem Getriebe

übersetzter Schrittmotor 57X57mm NEMA 23 mit planetarischem Getriebe

Markenbezeichnung:	Casun
Modellnummer:	57SHD4833-4G
Moq:	1 Stk
Preis:	$27.38.38-$30.38
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Strom / Phase:

2.8Amp

Produktname:

Schrittmotor mit übersetzt

Motorlänge:

76 mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

57X57mm NEMA 23

übersetzter Schrittmotor 57mm NEMA 23

57x57 übersetzter Schrittmotor NEMA 23

Produkt-Beschreibung

57X57mm NEMA 23 Getriebemotor mit Planetengetriebe

NEMA23 57MMX57MM Getriebemotor 1,89 mN 1,4 kg Schrittmotor mit Planetengetriebe

Die 57-mm-Hybrid-Schrittmotorenserie bietet ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie sie mit einem Mikroschritttreiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Basisversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Verfügbar in Versionen mit einfacher oder doppelter Welle
CE- und RoHS-zertifiziert
Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	57 mm
Anzahl der Phasen	2 Phasen
Nennstrom	2,8 Ampere
Haltemoment	1,89 Nm
Widerstand	1,13 Ω
Induktivität	5,6 mH
Rotorträgheit	460 g-cm²
Motorgewicht	1,4 kg
Übersetzungsverhältnis	4,25:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80 °C maximal
Umgebungstemperatur	-20 °C bis 50 °C
Lagertemperatur	-20 °C bis 100 °C
Luftfeuchtigkeitsbereich	85 % oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130 °C
Isolationswiderstand	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Getriebe

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12 mm vom Flansch)	≤ 80 N
Max. Axiallast der Welle	≤ 30 N
Radialspiel der Welle (nahe am Flansch)	≤ 0,06 mm
Axialspiel der Welle	≤ 0,3 mm
Rückspiel im Leerlauf	1,5°

Submodelle

Motorlänge	Länge des Getriebes	Übersetzung	Wirkungsgrad
34 mm	27,2 mm	3,71	90 %
40 mm		5,18
48 mm		35 mm
60 mm		13,76
19,2 mm	42,7 mm	26,8	80 %
42,7 mm		51
71 mm		71
99,5 mm		99,5
139 mm	-	139	70 %

Kundenspezifische Optionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Anpassungen umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
