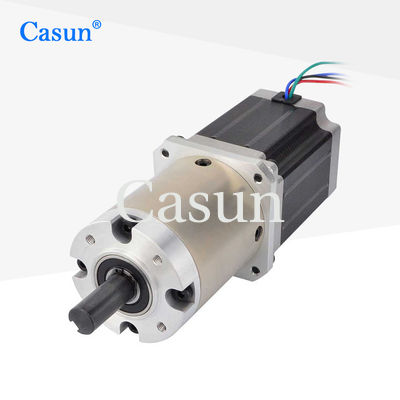

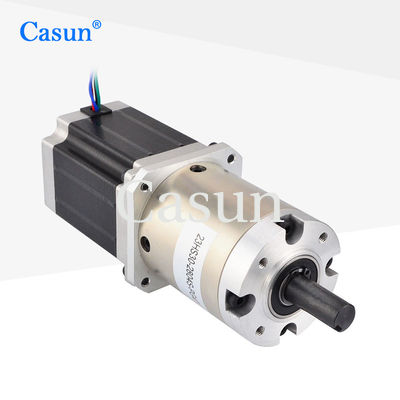

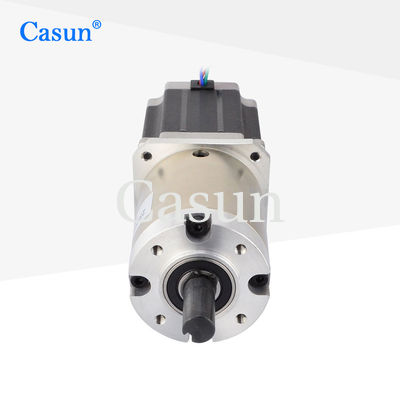

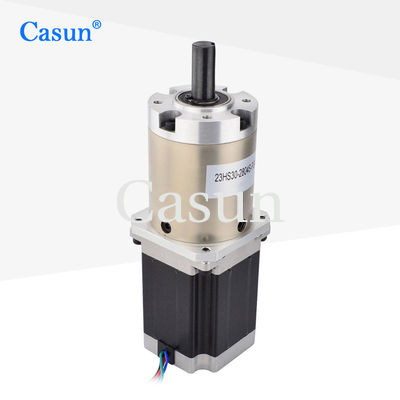

Übersetzter Schrittmotor Schrittmotor-NEMA 23 76mm 0.07mN 1.4KG Casun

Übersetzter Schrittmotor Schrittmotor-NEMA 23 76mm 0.07mN 1.4KG Casun

Markenbezeichnung:	Casun
Modellnummer:	57SHD4833-46G
Moq:	1 Stk
Preis:	$36.38-$39.38
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Strom / Phase:

2.8Amp

Produktname:

Schrittmotor mit übersetzt

Motorlänge:

76 mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Übersetztes Schrittmotor-NEMA 23 76mm

NEMA 23 76mm 0.07mN

Schrittmotor 1.4KG Casun

Produkt-Beschreibung

Getriebener Schrittmotor Nema 23 76mm 0,07mN 1,4KG Casun Schrittmotor

NEMA23 Getriebener Schrittmotor 0,07mN 1,4KG Schrittmotor mit Planetengetriebe für Druckmaschinen, Sportgeräte. Die Hybrid-Schrittmotoren-Serie 42mm bietet ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie ihn mit einem Mikroschritt-Treiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Standardversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar

Hybrid-Schrittmotor-Konstruktion

Verfügbar in Versionen mit einfacher oder doppelter Welle

CE und RoHS-zertifiziert

Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	57mm
Anzahl der Phasen	2 Phasen
Nennstrom	2,8Amp
Haltemoment	1,89N.m
Widerstand	1,13Ω
Induktivität	5,6mH
Rotorträgheit	460g-cm²
Motorgewicht	1,4kg
Übersetzungsverhältnis	46,66:1
Anschluss	Bipolar

Betriebsspezifikationen

Motordaten

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebedaten

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12mm vom Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radiale Spiel der Welle (nahe am Flansch)	≤0,06mm
Axiales Spiel der Welle	≤0,3mm
Rückspiel im Leerlauf	1,5°

Submodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		13,76	80%
60 mm		19,2	80%
35 mm	42,7 mm	51	70%
		71	70%
		99,5	70%
		139	70%

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Anpassungen umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.

Angebot anfordern
