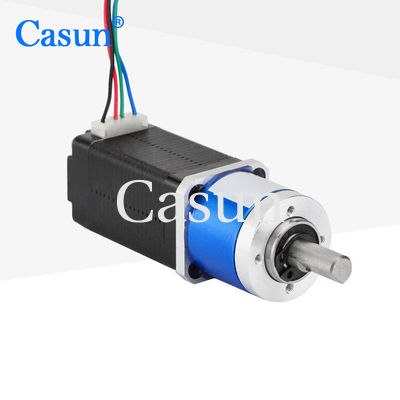

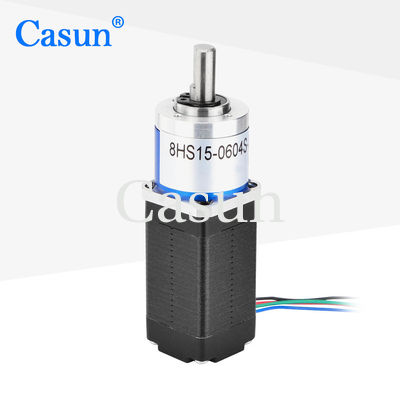

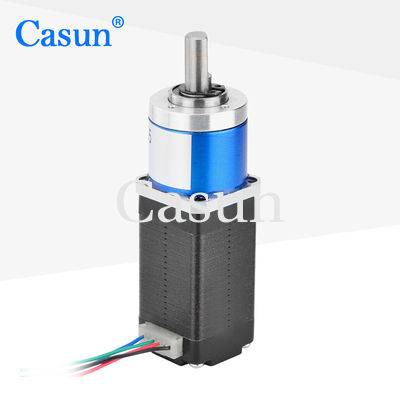

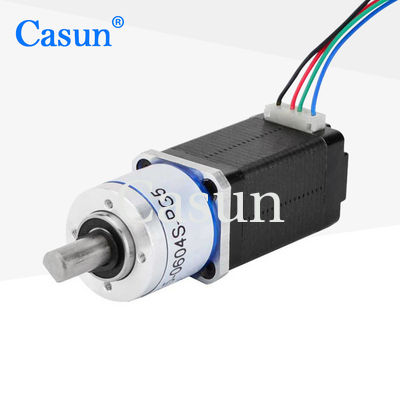

Schrittmotor-Gang-Reduzierer-Miniaturverlangsamung 20x20mm NEMA 8 übersetzte

Schrittmotor-Gang-Reduzierer-Miniaturverlangsamung 20x20mm NEMA 8 übersetzte

Markenbezeichnung:	Casun
Modellnummer:	20SHD4303-16G-2
Moq:	1 Stk
Preis:	$23.8-$26.9
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Strom / Phase:

0.2Amp

Produktname:

Schrittmotor mit übersetzt

Motorlänge:

28mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

übersetzter Schrittmotor 20x20mm NEMA 8

Schrittmotor-Gang-Reduzierer NEMA 8

Miniaturverlangsamungs-Schrittmotor

Produkt-Beschreibung

Schrittmotor-Gang-Reduktor 20mmx20mm 2-Phasen-Miniatur-Verzögerungs-Schrittmotor

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	20 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.2 Ampere
Haltemoment	14 mNm
Widerstand	22 Uhr
Induktivität	6.0 mH
Rotor Trägheit	2g-cm2
Motorgewicht	0.1 kg
Ausrüstungsreduzierungsquote	16:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebe

Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°

Drehmomentkurven

Untermodelle

Motorlänge	Länge des Getriebes	RAIO	Effizienz
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Schrittmotor-Gang-Reduzierer-Miniaturverlangsamung 20x20mm NEMA 8 übersetzte 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.

Umbauten:

übersetzter Schrittmotor 20x20mm NEMA 8

Schrittmotor-Gang-Reduzierer NEMA 8

Miniaturverlangsamungs-Schrittmotor
