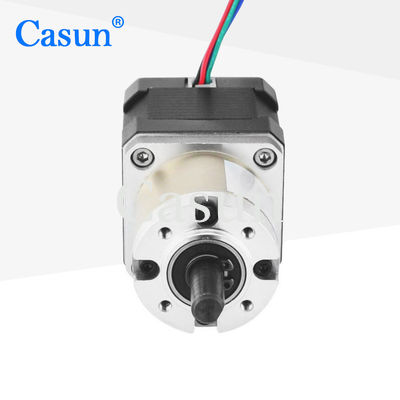

übersetzter Schrittmotor 42X42X34mm NEMA 17 12 Volt-zweipolige oder Einpolversion

übersetzter Schrittmotor 42X42X34mm NEMA 17 12 Volt-zweipolige oder Einpolversion

Markenbezeichnung:	Casun
Modellnummer:	42SHD0001-5G
Moq:	1 Stk
Preis:	$22.3-$25.3
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Strom / Phase:

0,4a

Produktname:

Schrittmotor mit übersetzt

Motorlänge:

34MM

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

übersetzter Schrittmotor 34mm NEMA 17

42x42 übersetzter Schrittmotor NEMA 17

NEMA17 übersetzte Schrittmotor 12 Volt

Produkt-Beschreibung

42X42X34mm NEMA 17 Getriebe-Schrittmotor 12 Volt Bipolar oder Unipolar Version

42MMX42MMX34MM Schrittmotor mit Getriebe 12V Getriebe-Reduktionsmotor für Textilmaschinen, Fördermaschinen und Verpackungsmaschinen. Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen. Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung. Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.4 A
Haltemoment	260 mNm
Widerstand	30 Ω
Induktivität	37 mH
Rotor Trägheit	38 g·cm2
Motorgewicht	0.35 kg
Ausrüstungsreduzierungsquote	5.18:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	10,8°
Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130°C
Widerstand gegen Isolierung	100 M Ω bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Getriebe

Wohnmaterial	Metall
Lager bei Ausgang	Kugellager
Max. Radiallast (12 mm von der Flansche)	≤ 80N
Max. Achsbelastung	≤ 30 N
Radialspiele der Welle (in der Nähe der Flansche)	≤ 0,06 mm
Achsenspiel der Welle	≤ 0,3 mm
Gegenreaktion bei Nichtlast	1.5°

Untermodelle

Motorlänge	Länge des Getriebes	Verhältnis	Effizienz
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
	26.8	42.7 mm	51
			71
			99.5
			139

Anpassungsmöglichkeiten

Wenn unser Standardmotor nicht Ihren Bedürfnissen entspricht, können wir den Motor nach Ihren Anforderungen anpassen. Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit besonderen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Verschlüsselung

Bremse

Getriebe

Schacht
