Casun 42mm übersetzter Schrittmotor-Einpol- und zweipoliger Schrittmotor NEMA 17

Name: Casun 42mm übersetzter Schrittmotor-Einpol- und zweipoliger Schrittmotor NEMA 17
Brand: GUANGZHOU FUDE ELECTRONIC TECHNOLOGY CO.,LTD
SKU: 17HS15-1684S-HG100
Price: 30.00 USD
Availability: InStock

Markenbezeichnung:	Casun
Modellnummer:	17HS15-1684S-HG100
Moq:	1 Stk
Preis:	$29-$32
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Strom / Phase:

1.68 Ampere

Produktname:

Schrittmotor mit übersetzt

Motorlänge:

40mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

übersetzter Schrittmotor 42mm NEMA 17

Einpol- und zweipoliger Schrittmotor

Übersetzter Schrittmotor Casun NEMA 17

Produkt-Beschreibung

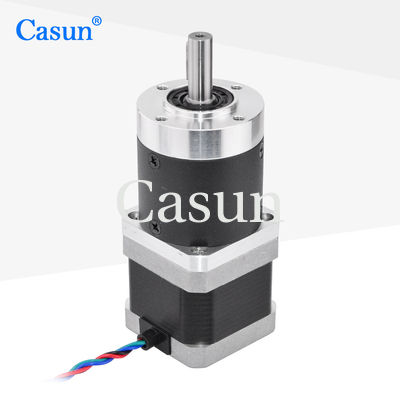

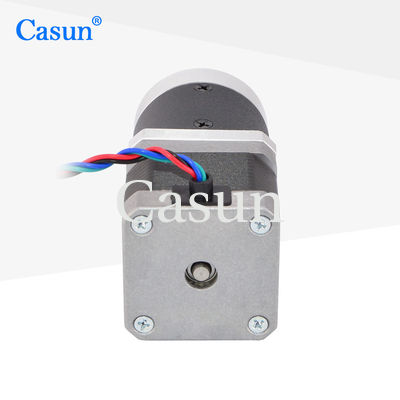

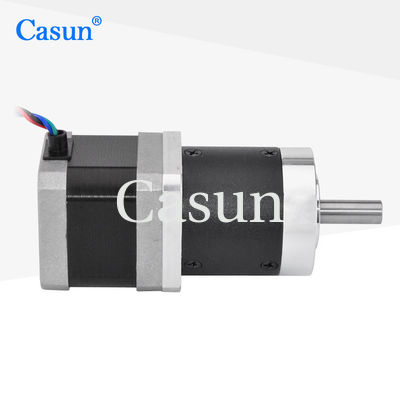

Casun 42mm NEMA 17 Getriebemotor Unipolar und bipolar Schrittmotor

42mmx42mmx40mm China Nema17 17HS15-1684S-HG100 Planetengetriebe Untersetzungsgetriebe Schrittmotor

Die 42mm Hybrid-Schrittmotoren-Serie bietet ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie sie mit einem Mikroschritt-Treiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Standardversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Merkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion
Verfügbar in Versionen mit einfacher oder doppelter Welle
CE und RoHS geprüft
Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	1,68 A
Haltemoment	390 mN.m
Widerstand	1,65 Ω
Induktivität	3,2 mH
Rotorträgheit	57 g·cm²
Motorgewicht	0,9 kg
Untersetzungsverhältnis	100:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ω bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12mm vom Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe am Flansch)	≤0,06mm
Axialspiel der Welle	≤0,3mm
Rückspiel im Leerlauf	1,5°

Submodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	35 mm
48 mm		13,76
60 mm		19,2
	26,8	42,7 mm	51
		71	70%
		99,5
		139

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Anpassungen umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.

Angebot anfordern

Umbauten:

Hybrid-Schrittmotor

Schrittmotor NEMA 8

Schrittmotor NEMA 11

Schrittmotor NEMA 14

Schrittmotor NEMA 16

Nema 17 Schrittmotor

Nema 23 Schrittmotor

Schrittmotor NEMA 24

Nema 34 Schrittmotor

NEMA 6 Teppermotor

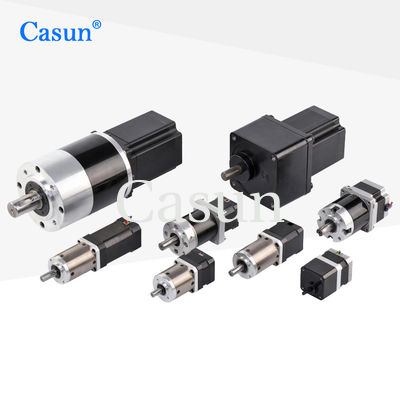

Getriebeschrittmotor
