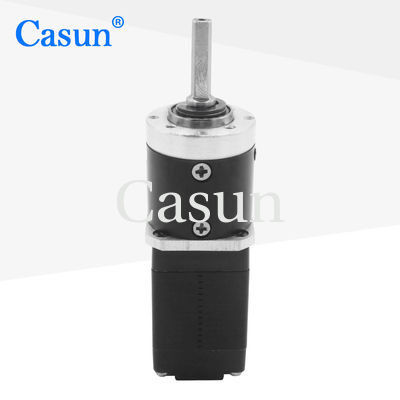

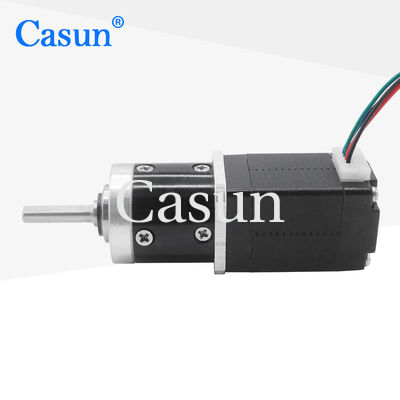

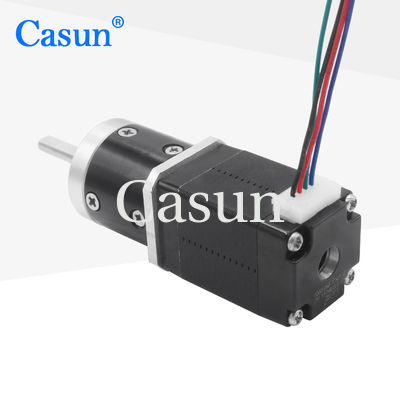

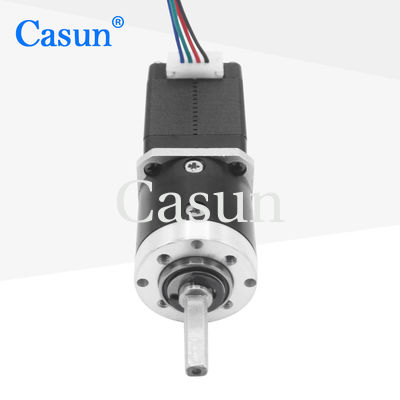

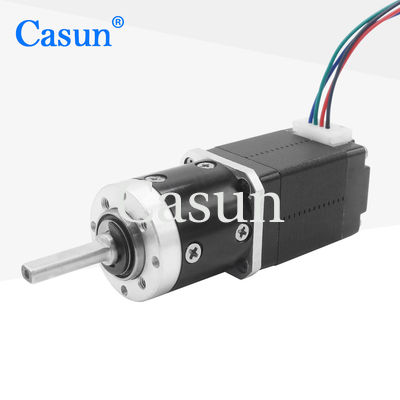

3.9V 20mN Verhältnis5.2:1 NEMA 8 übersetztes Schrittmotor-20x20X33mm

3.9V 20mN Verhältnis5.2:1 NEMA 8 übersetztes Schrittmotor-20x20X33mm

Markenbezeichnung:	Casun
Modellnummer:	B20SHD4501-5G
Moq:	1 Stk
Preis:	$28.46-$31.46
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schlüsselwörter:

Getriebeschrittmotor

Stromspannung:

DC 3.9V

Schrittwinkel (Grad):

1,8 Grad

Verhältnis:

5.2:1

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

20mN übersetzter Schrittmotor NEMA 8

3.9V übersetzter Schrittmotor NEMA 8

Übersetzter Schrittmotor 20x20X33mm

Produkt-Beschreibung

3.9V 20mN NEMA 8 Getriebe-Schrittmotor 20x20x33mm Verhältnis 5.2:1

Dieser kompakte, 20x20x33 mm große Schrittmotor mit Getriebe liefert 20mN Drehmoment bei 3,9 V mit einer 5.21:1 Gangverringerung. Die Hybrid-Schrittmotorreihe bietet ein leistungsfähiges Trägerspiel in verschiedenen Größen. Dies ist eine sehr einfache Lösung, um die Schwingungen zu reduzieren und eine höhere Auflösung zu erreichen.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Spezifikation	Wert
Schrittwinkel	10,8°
Größe des Rahmens	28 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.6Amp
Haltemoment	20 mN.m
Widerstand	6.5 Ohm
Induktivität	2.2mH
Rotor Trägheit	9g-cm2
Motorgewicht	0.2 kg
Ausrüstungsreduzierungsquote	5.2:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	10,8°
Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130°C
Widerstand gegen Isolierung	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Getriebe

Wohnmaterial	Metall
Lager bei Ausgang	Kugellager
Max. Radiallast (12 mm von der Flansche)	≤ 80N
Max. Achsbelastung	≤ 30 N
Radialspiele der Welle (in der Nähe der Flansche)	≤ 0,06 mm
Achsenspiel der Welle	≤ 0,3 mm
Gegenreaktion bei Nichtlast	1.5°

Verfügbare Modelle

Motorlänge	Länge des Getriebes	Verhältnis	Effizienz
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	80%
60 mm		42.7 mm	70%

Benutzerdefinierte Motorlösungen

Wenn unser Standardmotor Ihren Anforderungen nicht gerecht wird, können wir den Motor nach Ihren spezifischen Bedürfnissen anpassen. Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder und mehr.

Verfügbare Optionen

Verschlüsselung

Bremse

Getriebe

Schacht
