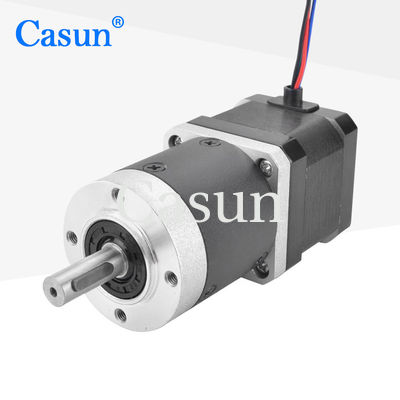

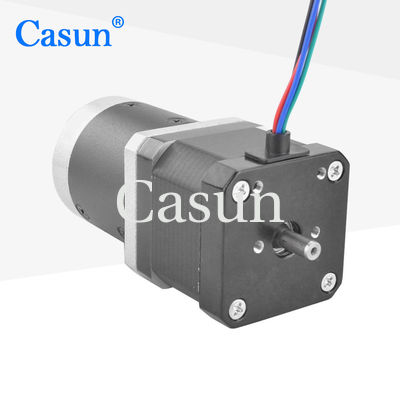

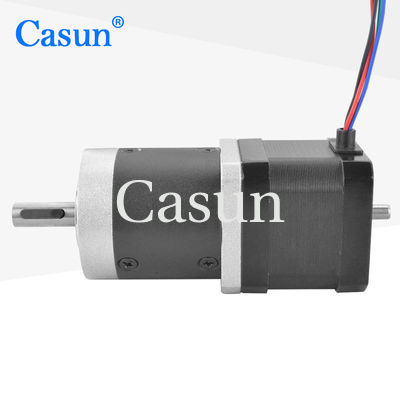

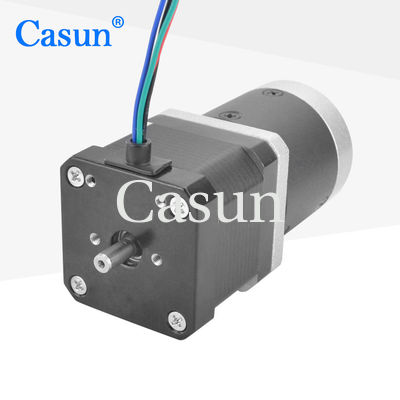

Zweipoliger Schrittmotor NEMA 17 mit Getriebe Casun-Schrittmotor CER RoHS

Zweipoliger Schrittmotor NEMA 17 mit Getriebe Casun-Schrittmotor CER RoHS

Markenbezeichnung:	Casun
Modellnummer:	17HS15-1684D-HG50
Moq:	1 Stk
Preis:	$24-$27
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schlüsselwörter:

Getriebeschrittmotor

Stromspannung:

DC 2.8V

Gewicht:

0,9 kg

Schrittwinkel (Grad):

1,8 Grad

Verhältnis:

50:1

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Zweipoliger Schrittmotor NEMA 17

Schrittmotor NEMA 17 mit Getriebe

Getriebe Casun-Schrittmotor

Produkt-Beschreibung

Bipolar Nema 17 Schrittmotor mit Getriebe Casun Schrittmotor CE RoHS

Nema 17 Schrittmotor mit Untersetzung 2,8V 1,6Amp 42mmx42mm Schrittmotor mit Planetengetriebe. Die 42mm Hybrid-Schrittmotoren-Serie bietet ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie ihn mit einem Mikroschritt-Treiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Standardversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion
Verfügbar in Versionen mit einfacher oder doppelter Welle
CE und RoHS-zertifiziert
Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42mm
Anzahl der Phasen	2 Phasen
Nennstrom	1,68Amp
Haltemoment	390mN.m
Widerstand	1,65 Ohm
Induktivität	3,2 mH
Rotorträgheit	57g-cm²
Motorgewicht	0,9kg
Untersetzungsverhältnis	50:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12mm vom Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe am Flansch)	≤0,06mm
Axialspiel der Welle	≤0,3mm
Spiel im Leerlauf	1,5°

Submodelle

Motorlänge	Getriebelänge	Verhältnis	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		35 mm	80%
60 mm		13,76	80%

Kundenspezifische Motorlösungen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Anpassungen umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
