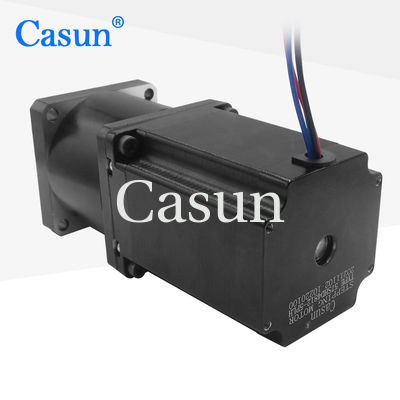

Drehmomentstarker übersetzter Schrittmotor des Schrittmotor-57mm NEMA-23 mit Getriebe

Drehmomentstarker übersetzter Schrittmotor des Schrittmotor-57mm NEMA-23 mit Getriebe

Markenbezeichnung:	Casun
Modellnummer:	57SHD4812-5PLH
Moq:	1 Stk
Preis:	$26.46-$29.46
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schlüsselwörter:

Getriebeschrittmotor

Stromspannung:

3.36V

Gewicht:

1,3 kg

Schrittwinkel (Grad):

1,8 Grad

Verhältnis:

5:1

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Drehmomentstarker übersetzter Schrittmotor 57mm

Schrittmotor 57mm NEMA-23

Schrittmotor NEMA-23 mit Getriebe

Produkt-Beschreibung

Hochdrehmoment getriebene Schrittmotor 57mm Nema 23 Schrittmotor mit Getriebe

Nema 23 Gute Qualität Hochdrehmoment Getriebe Schrittmotor 57mm Schrittmotoren kostengünstiger Schrittmotor Schrittmotor. Die 57mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen. Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung. Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Parameter	Wert
Schrittwinkel	10,8°
Größe des Rahmens	57 mm
Anzahl der Phasen	Phase 2
Nennstrom	2.8Amp
Haltemoment	2000 mN.m
Widerstand	1.2 Ohm
Induktivität	30,6 mH
Rotor Trägheit	460 g-cm2
Motorgewicht	10,3 kg
Ausrüstungsreduzierungsquote	5:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Parameter	Wert
Schrittwinkel	10,8°
Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130 °C
Widerstand gegen Isolierung	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Getriebe

Parameter	Wert
Wohnmaterial	Metall
Lager bei Ausgang	Kugellager
Max. Radiallast (12 mm von der Flansche)	≤ 80N
Max. Achsbelastung	≤ 30 N
Radialspiele der Welle (in der Nähe der Flansche)	≤ 0,06 mm
Achsenspiel der Welle	≤ 0,3 mm
Gegenreaktion bei Nichtlast	1.5°

Untermodelle

Motorlänge	Länge des Getriebes	Verhältnis	Effizienz
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	80%
60 mm		13.76	80%
	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Benutzerdefinierte Motorlösungen

Wenn unser Standardmotor nicht Ihren Bedürfnissen entspricht, können wir den Motor nach Ihren Anforderungen anpassen. Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit besonderen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Verschlüsselung

Bremse

Getriebe

Schacht

Ein Zitat bekommen
