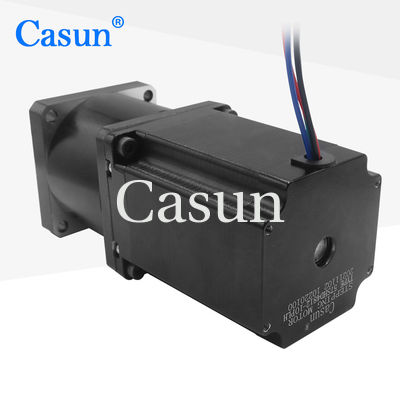

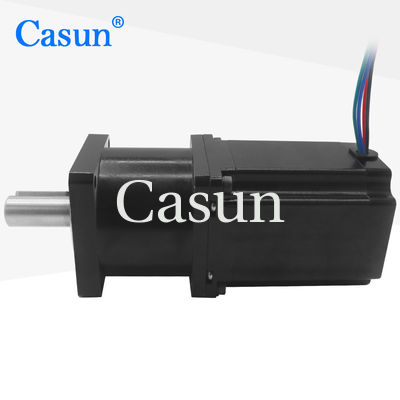

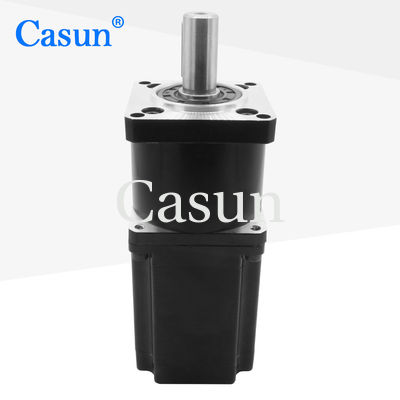

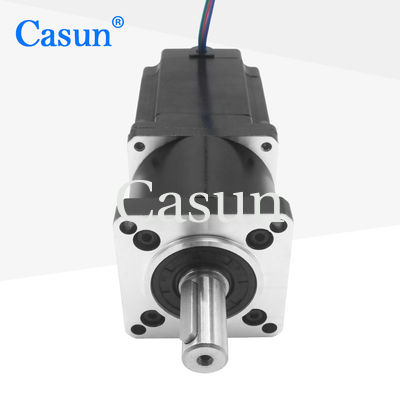

3.36V 57mm übersetzte Schrittmotor-Untersetzung NEMA 23 1,8 Grad

3.36V 57mm übersetzte Schrittmotor-Untersetzung NEMA 23 1,8 Grad

Markenbezeichnung:	Casun
Modellnummer:	57SHD4812-10PLH
Moq:	1 Stk
Preis:	$26.46-$29.46
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schlüsselwörter:

Getriebeschrittmotor

Stromspannung:

3.36V

Gewicht:

1,3 kg

Schrittwinkel (Grad):

1,8 Grad

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

übersetzter Schrittmotor 57mm NEMA 23

3.36V 57mm NEMA 23

Untersetzung des Schrittmotor-3.36V

Produkt-Beschreibung

3,36V 57mm NEMA 23 Getriebemotor mit Untersetzung 1,8 Grad

Hochwertiger NEMA 17/23 Getriebemotor mit Untersetzung, erhältlich in den Rahmengrößen 42mm und 57mm. Die 42mm Hybrid-Schrittmotoren-Serie bietet ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie ihn mit einem Mikroschritttreiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen.

Hauptmerkmale

Bipolare oder unipolare Versionen erhältlich
Hybrid-Schrittmotor-Konstruktion
Erhältlich in Versionen mit einer oder zwei Wellen
CE und RoHS-zertifiziert
Sonderanfertigungen auf Anfrage

Abmessungen

Motordaten

Parameter	Wert
Schrittwinkel	1,8°
Rahmengröße	57mm
Phasenanzahl	2 Phasen
Nennstrom	2,8A
Haltemoment	2000 mN.m
Widerstand	1,2 Ω
Induktivität	3,6 mH
Rotorträgheit	460 g·cm²
Motorgewicht	1,3 kg
Übersetzungsverhältnis	10:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ω bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12mm von Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe Flansch)	≤0,06mm
Axialspiel der Welle	≤0,3mm
Rückspiel im Leerlauf	1,5°

Submodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18
48 mm		35 mm
60 mm		13,76
19,2	26,8	42,7 mm	51
71	99,5	139	70%

Sonderanfertigungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.

Angebot anfordern

Umbauten:

NEMA 23 Planetengetriebe Schrittgetriebe Motorgetriebe Reduktionsverhältnis 47/1 für CNC-Maschine Medizingerät Roboterarm
