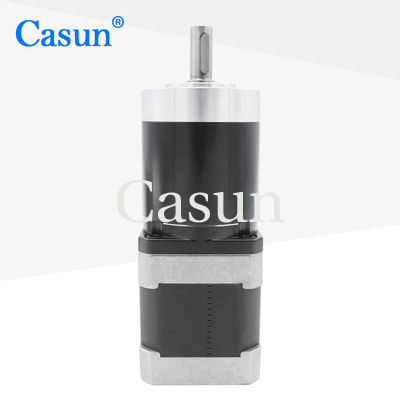

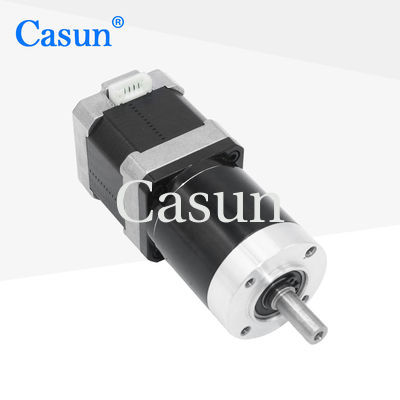

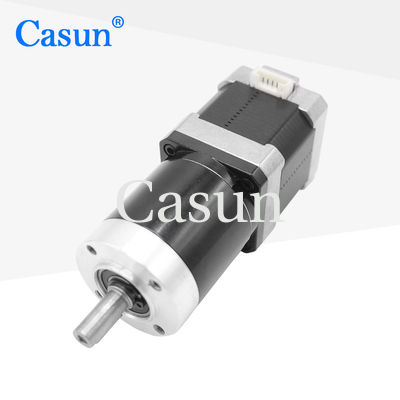

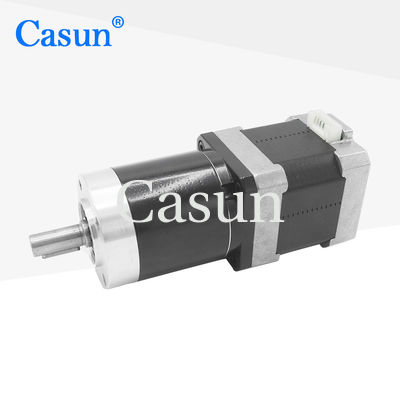

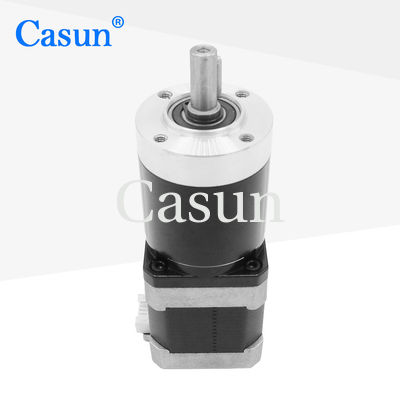

42x42x46.8mm NEMA 17 übersetzte Schrittmotor Casun 2 Phase hybrider Schrittmotor

42x42x46.8mm NEMA 17 übersetzte Schrittmotor Casun 2 Phase hybrider Schrittmotor

Markenbezeichnung:	Casun
Modellnummer:	42SHD0404-40G
Moq:	1 Stk
Preis:	$31.46.3-$34.46
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Material:

Metall

Produktname:

Gang-Schrittmotor Reduzierer-NEMA 17stepper Bewegungsmit Getriebe

Motorlänge:

46.8mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

42x42 übersetzter Schrittmotor NEMA 17

übersetzter Schrittmotor 46.8mm NEMA 17

Casun 2 Phase hybrider Schrittmotor

Produkt-Beschreibung

42x42x46.8mm NEMA 17 Schrittmotor mit Getriebe

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen. Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung. Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.5 A
Haltemoment	6.0 N.m.
Widerstand	2.0 Ω
Induktivität	20,8 mH
Rotor Trägheit	72 g/cm2
Motorgewicht	00,95 kg
Ausrüstungsreduzierungsquote	40:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	10,8°
Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130°C
Widerstand gegen Isolierung	100 M Ω bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Getriebe

Wohnmaterial	Metall
Lager bei Ausgang	Kugellager
Max. Radiallast (12 mm von der Flansche)	≤ 80N
Max. Achsbelastung	≤ 30 N
Radialspiele der Welle (in der Nähe der Flansche)	≤ 0,06 mm
Achsenspiel der Welle	≤ 0,3 mm
Gegenreaktion bei Nichtlast	1.5°

Untermodelle

Motorlänge	Länge des Getriebes	Verhältnis	Effizienz
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
26.8 mm	42.7 mm	51	70%
		71
		99.5
		139

Anpassungsmöglichkeiten

Wenn unser Standardmotor nicht Ihren Bedürfnissen entspricht, können wir den Motor nach Ihren Anforderungen anpassen. Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder und mehr.

Verfügbare Optionen

Verschlüsselung

Bremse

Getriebe

Schacht

Bitte klicken Sie auf die Schaltfläche "Ein Angebot erhalten" unten, um uns Ihre Anforderungen mitzuteilen.
